对比图

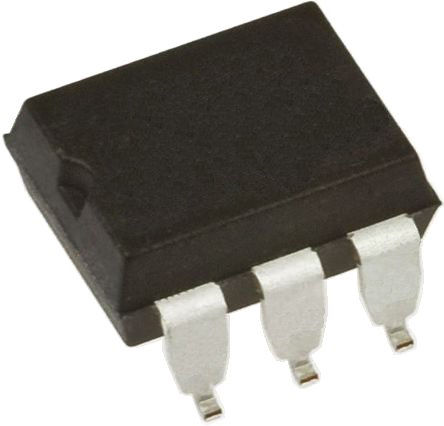

型号 CNY17F2S CNY17F2SM CNY17F2SR2VM
描述 晶体管输出光电耦合器 Optocoupler SM-DIP6 Phototrans No BaseCNY17F2SM 系列 单通道 70 V 7500 Vrms 光电晶体管 光电耦合器 表面贴装 -DIP-6Fairchild Semiconductor### 光耦合器，Fairchild Semiconductor
数据手册 ---
制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6
封装 SMD-DIP-6 PDIP-6 SMD-DIP-6
上升/下降时间 1µs, 2µs 4µs, 3.5µs (Max) 4µs, 3.5µs (Max)
通道数 1 1 1
正向电压 1.35 V 1.35 V 1.35 V
耗散功率 250 mW 250 mW 250 mW
上升时间 1 µs 6 µs 6 µs
隔离电压 5300 Vrms 4170 Vrms 4170 Vrms
正向电流 100 mA 60 mA 60 mA
输出电压(Max) 70 V 70 V 70 V
正向电压(Max) 1.65 V 1.65 V 1.65 V
正向电流(Max) 100 mA 60 mA 60 mA
下降时间 2 µs 24 µs 24 µs
工作温度(Max) 100 ℃ 100 ℃ 100 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
耗散功率(Max) 250 mW 250 mW 250 mW
针脚数 - 6 6
输入电流(Min) - 60 mA 60 mA
下降时间(Max) - 24 µs 24 µs
上升时间(Max) - 6 µs 6 µs
长度 8.89 mm - 8.89 mm
宽度 6.6 mm - 6.6 mm
高度 3.53 mm 3.53 mm 3.53 mm
封装 SMD-DIP-6 PDIP-6 SMD-DIP-6
工作温度 -55℃ ~ 100℃ -40℃ ~ 100℃ -40℃ ~ 100℃
产品生命周期 Unknown Active Active
包装方式 Tube Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
香港进出口证 NLR - -
ECCN代码 - EAR99 EAR99
