对比图
型号 SMBJ5923BE3/TR13 SMBJ4738AE3/TR13 1SMB5923BT3G
描述 SMBJ 8.2V 2WSMBJ 8.2V 2WON SEMICONDUCTOR 1SMB5923BT3G 单管二极管 齐纳, 通用, 8.2 V, 3 W, DO-214AA, 5 %, 2 引脚, 150 °C
数据手册 ---
制造商 Microsemi (美高森美) Microsemi (美高森美) ON Semiconductor (安森美)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2

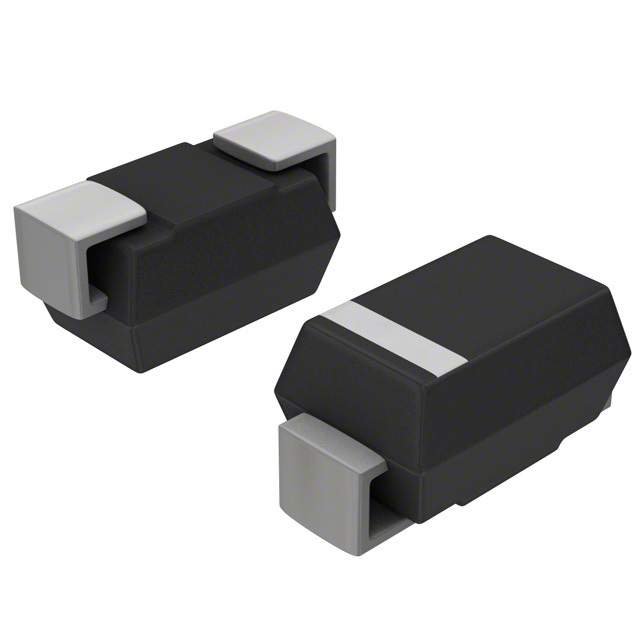

封装 DO-214AA DO-214AA SMB
额定电压(DC) - - 8.20 V
容差 ±5 % ±5 % ±5 %
额定功率 - - 3 W
无卤素状态 - - Halogen Free
击穿电压 - - 8.61 V
针脚数 - - 2
正向电压 1.2V @200mA 1.2V @200mA 1.5 V
耗散功率 2 W 2 W 3 W
测试电流 45.7 mA - 45.7 mA
正向电流 - - 200 mA
稳压值 8.2 V 8.2 V 8.2 V
正向电压(Max) - 1.2V @200mA 1.5V @200mA
额定功率(Max) 2 W 2 W 3 W
工作温度(Max) 150 ℃ - 150 ℃
工作温度(Min) -65 ℃ - -65 ℃
工作结温(Max) - - 150 ℃
耗散功率(Max) - - 550 mW
长度 - - 4.32 mm
宽度 - - 3.56 mm
高度 - - 2.13 mm
封装 DO-214AA DO-214AA SMB
材质 - - Plastic
工作温度 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
