对比图

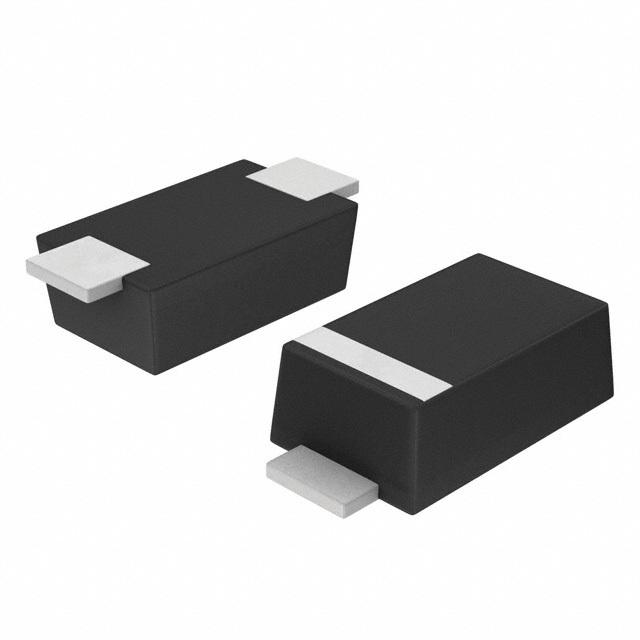

型号 SMF36A-TP SMF36AT1 SMF36A-GS08
描述 SOD-123FL 24V 200WDiode TVS Single Uni-Dir 36V 1kW Automotive 2Pin SOD-123FL T/RVISHAY SMF36A-GS08 静电保护装置, TVS, 58.1 V, SMD, 2 引脚
数据手册 ---
制造商 Micro Commercial Components (美微科) ON Semiconductor (安森美) Vishay Semiconductor (威世)
分类 二极管二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 SOD-123FL SOD-123FL SMD
钳位电压 58.1 V 58.1 V 58.1 V
最大反向电压（Vrrm） 24V - -
测试电流 1 mA - 1 mA
脉冲峰值功率 200 W 200 W 1000 W
最小反向击穿电压 40 V 40 V -
击穿电压 40 V - -
工作温度(Max) 175 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ 55 ℃ -55 ℃
工作结温 -65℃ ~ 175℃ - -
工作电压 - - 36 V
电容 - - 178 pF
击穿电压 - 40 V 40 V
电路数 - - 1
通道数 - - 1
针脚数 - - 2
正向电压 - - 2.5 V
耗散功率 - 1 kW 200 W
额定电压(DC) - 36.0 V -
额定功率 - 200 W -
封装 SOD-123FL SOD-123FL SMD
长度 - 2.90 mm 2.9 mm
高度 - 1.00 mm 1.08 mm
宽度 - 1.80 mm -
工作温度 -65℃ ~ 175℃ (TA) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Active Unknown Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
