对比图

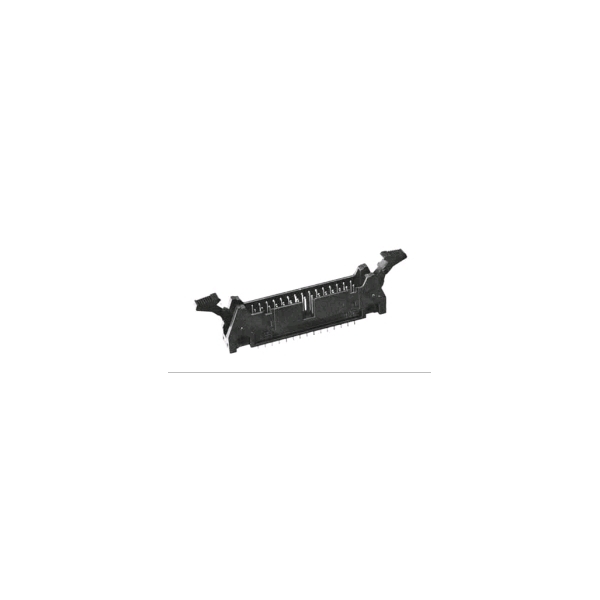

型号 5499922-3 HIF3BA-16PA-2.54DSA(71) 71918-116LF
描述 AMP FROM TE CONNECTIVITY 5499922-3 线至板连接器, 直型, AMP-LATCH系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排HIF3B 系列 16 位置 2.54 mm 间距 直 带状 插头 连接器AMPHENOL FCI 71918-116LF 线至板连接器, 直型, Quickie系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 TE Connectivity (泰科) Hirose Electric (广濑) FCI Electronics (法马通)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 Through Hole - -
引脚间距 2.54 mm - 2.54 mm
触点数 16 16 16
极性 Male - Male
触点电镀 Tin, Gold - Gold
额定电流 1 A - 3 A
绝缘电阻 5000 MΩ >1000MΩ @500VDC 10 GΩ
排数 2 2 2
方向 Vertical - -
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 16 16 16
拔插次数 50 - 250
安装角度 180 ° - 180 °
额定电流(Max) 1A/触头 1 A 3A/触头
额定电压(Max) 250 VAC - -
额定电压 250 VAC - 1500 VAC
接触电阻 - <15mΩ @0.1A -
接触电阻(Max) - 15 mΩ -
工作温度(Max) - - 125 ℃
工作温度(Min) - - -65 ℃
长度 39.6 mm 39.6 mm 39.62 mm
宽度 8.53 mm 8.5 mm 8.6 mm
高度 27.31 mm 13.9 mm 26.8 mm
封装 Through Hole - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Black Black Gray
颜色 Black Black Gray
触点材质 Copper Brass Phosphor Bronze
材质 Nylon - -
工作温度 -65℃ ~ 105℃ -55℃ ~ 85℃ -65℃ ~ 125℃
外壳材质 Thermoplastic - -
产品生命周期 Active End of Life Active
包装方式 Tray Bag Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC - No SVHC
军工级 Yes - -
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - -
