TPS71710DCKR和TPS71710DCKT

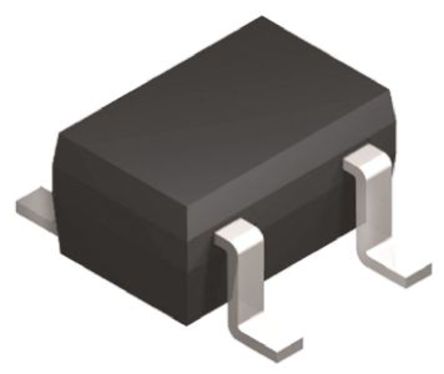

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 TPS71710DCKR TPS71710DCKT TPS71710DCKRG4

描述 TEXAS INSTRUMENTS  TPS71710DCKR  芯片, 稳压器, LDO, 固定, 1V, 150mA, SC-70-5TEXAS INSTRUMENTS  TPS71710DCKT  固定电压稳压器, LDO, 2.5V至6.5V, 170mV压差, 1V输出, 150mA输出, SC-70-5低噪声,高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

封装 SC-70-5 SC-70-5 SC-70-5

输出接口数 1 1 1

输出电压 1 V 1 V 1 V

输出电流 150 mA 150 mA 150 mA

供电电流 100 µA 100 µA -

针脚数 5 5 -

耗散功率 0.32 W 0.32 W 0.32 W

静态电流 45 µA 45.0 µA 45.0 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 170 mV 170 mV 170 mV

调节输出数 1 1 1

输入电压(Max) 6.5 V 6.5 V 6.5 V

输入电压(Min) 2.5 V 2.5 V 2.5 V

输出电压(Min) 1 V 1 V -

输出电流(Max) 150 mA 0.15 A 0.15 A

工作温度(Max) 85 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 320 mW 320 mW 320 mW

精度 3 % 3 % ±3 %

电源电压(Max) - 6.5 V -

电源电压(Min) - 2.5 V -

输入电压 2.5V ~ 6.5V 2.5V ~ 6.5V 2.5V ~ 6.5V

额定功率 320 mW - -

输入电压(DC) 6.50V (max) - -

封装 SC-70-5 SC-70-5 SC-70-5

长度 2.15 mm - 2 mm

宽度 1.4 mm - 1.25 mm

高度 1 mm - 0.9 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ECCN代码 - EAR99 -
