对比图
型号 MCP6291-E/P MCP6291T-E/MS MCP616T-I/MS

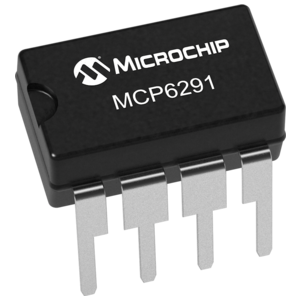

描述 MICROCHIP MCP6291-E/P 运算放大器, 单路, 10 MHz, 1个放大器, 7 V/µs, 2.4V 至 5.5V, DIP, 8 引脚运算放大器 - 运放 Single 10MHz2.3V至5.5V微功耗双CMOS运算放大器 2.3V to 5.5V Micropower Bi-CMOS Op Amps
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 运算放大器放大器、缓冲器运算放大器
安装方式 Through Hole Surface Mount Surface Mount
引脚数 8 8 8
封装 PDIP-8 MSOP-8 MSOP-8
电源电压(DC) 2.40V (min) 2.40V (min) 2.30V (min)
输出电流 ≤30 mA ≤30 mA ≤30 mA
供电电流 1 mA 1 mA 19 µA
电路数 1 1 1
通道数 1 1 1
输入补偿漂移 1.70 µV/K 1.70 µV/K 2.00 µV/K
转换速率 7.00 V/μs 7.00 V/μs 80.0 mV/μs
增益频宽积 10 MHz 10 MHz 190 kHz
输入补偿电压 3 mV 3 mV 150 µV
输入偏置电流 1 pA 1 pA 15 nA
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
共模抑制比(Min) 70 dB 70 dB 80 dB
增益带宽 10 MHz - 0.19 MHz
电源电压 2.4V ~ 5.5V - 2.3V ~ 5.5V
工作电压 2.4V ~ 5.5V - -
针脚数 8 - -
共模抑制比 70 dB - -
静态电流 1.3 mA - -
带宽 10 MHz - -
输入电压(Max) 6 V - -
输入电压(Min) 2.4 V - -
电源电压(Max) 6 V - -
电源电压(Min) 2.4 V - -
输入电压 2.4V ~ 6V - -
长度 9.27 mm 3 mm 3 mm
宽度 6.35 mm 3 mm 3 mm
高度 3.3 mm 0.85 mm 0.85 mm
封装 PDIP-8 MSOP-8 MSOP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
