对比图

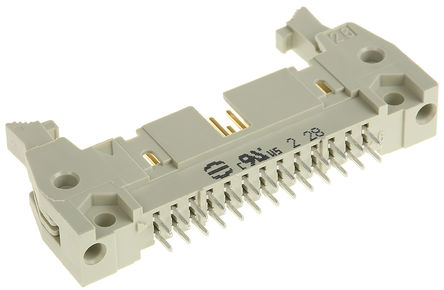

型号 050-026-153B 09185266902 09185266904
描述 Conn Ejector Header HDR 26POS 2.54mm Solder ST Thru-HoleHarting SEK-18 系列 2.54mm 有罩管座，带直向焊接引脚一系列 Harting SEK 管座，直向焊接引脚长 2.9 mm。性能级别 2 印刷电路板孔直径 1± 0.1 mm ### 注有关锁定杆，请参见库存号 693-5163 或 693-5176。### 针座和插座（IDC 终端）Harting SEK-18 系列 2.54mm 有罩管座，带直向焊接引脚一系列 Harting SEK 管座，直向焊接引脚长 2.9 mm。性能级别 2 印刷电路板孔直径 1± 0.1 mm ### 注有关锁定杆，请参见库存号 693-5163 或 693-5176。### 针座和插座（IDC 终端）
数据手册 ---
制造商 Pancon Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)
分类 连接器与适配器线对板连接器插针
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 26
封装 - - -
引脚间距 - - 2.54 mm
触点数 26 26 26
极性 Male Male Male
触点电镀 - - Gold
额定电压(AC) - - 350 V
额定电流 - 1 A 2 A
排数 - 2 2
方向 - - Straight
易燃性等级 - - UL 94 V-0
针脚数 - 26 26
接触电阻 - - 20.0 mΩ
拔插次数 - 250 200
额定电流(Max) - 1 A 1 A
接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ
绝缘电阻 - 1000 MΩ -
工作温度(Max) - 150 ℃ -
工作温度(Min) - -65 ℃ -
额定电压(Max) - 500 V -
额定电压 - 500 V -
高度 - 25.75 mm 25.75 mm
封装 - - -
引脚间距 - - 2.54 mm
外壳颜色 - - Gray
颜色 - - Gray
触点材质 - Copper Alloy Brass
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 - Carton Box
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - 2015/12/17 -
