对比图
型号 47747-000LF 87809-2 SWPR-001T-P025

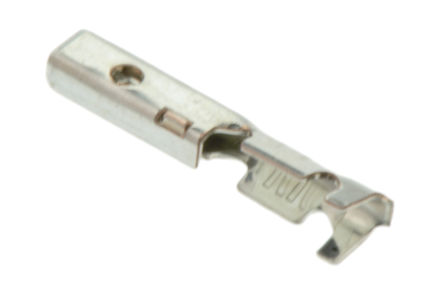

描述 AMPHENOL FCI 47747-000LF 金属触芯Mod V 触点TE Connectivity 高触点压力 (HCP) 触点系列，用于 AMPMODU V 连接器。有关适用于 668-9713、668-9716、668-9719、668-9722 和 778-0974 的压接工具，请参见库存号 233-0044 有关适用于 680-0897、680-0907 和 719-4288 的压接工具，请参见库存号 782-9120 有关适用于 719-4307 的压接工具，请参阅库存号 782-1129 有关适用于 782-1097 的压接工具，请参见 TE Connectivity 部件号 91541-1 ### 注有关合适的拔取工具，请参见库存号 233-1902### 2.54mm TE Connectivity AMPMODU™ 系列 – 型号 2（欧洲）采用工业标准 2.54 毫米（0.1 英寸）栅格的多种类模块化互连系统，适合各个行业应用。 设计用于线到板或板到板连接，包括堆叠。JST (JAPAN SOLDERLESS TERMINALS) SWPR-001T-P025 触芯, 母, 压接, 22 AWG, 镀锡触芯, JWPF连接器
数据手册 ---
制造商 FCI Electronics (法马通) TE Connectivity (泰科) JST (日本压着端子)
分类 插头、插座压接触点及配件压接触点及配件
安装方式 - - PCB
封装 - - -
引脚间距 - - 2.00 mm
触点数 1 1 1
极性 Female Female Female
线规 22AWG ~ 26AWG 22AWG ~ 26AWG 22AWG ~ 26AWG
触点电镀 Tin Tin Tin
额定电压(AC) - 250 V 100 V
额定电流 - 3 A 3 A
绝缘电阻 - 5000 MΩ 1000 MΩ
接触电阻 15 mΩ 12 mΩ 10 mΩ
额定电流(Max) 3 A 3 A 3 A
工作温度(Max) 125 ℃ 105 ℃ 85 ℃
工作温度(Min) -65 ℃ -65 ℃ -40 ℃
额定电压 - 250 V 100 V
接触电阻(Max) 15 mΩ 12 mΩ 10 mΩ
触点额定电流 - 3.00 A -
额定电压(Max) - 250 VAC -
排数 1 - -
长度 11.68 mm 11.45 mm 11.7 mm
封装 - - -
引脚间距 - - 2.00 mm
宽度 3.53 mm 2.03 mm -
高度 3.05 mm - -
触点材质 Copper Alloy Phosphor Bronze Copper Alloy
颜色 - Blue -
工作温度 -65℃ ~ 125℃ -65℃ ~ 105℃ -
产品生命周期 Active Active Active
包装方式 Box Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ELV标准 - Compliant -
REACH SVHC版本 2015/06/15 - -
ECCN代码 - EAR99 EAR99
HTS代码 - 8538904000 -
