对比图
型号 64902021022 IPBT-110-H1-T-D-RA-GP 39291208

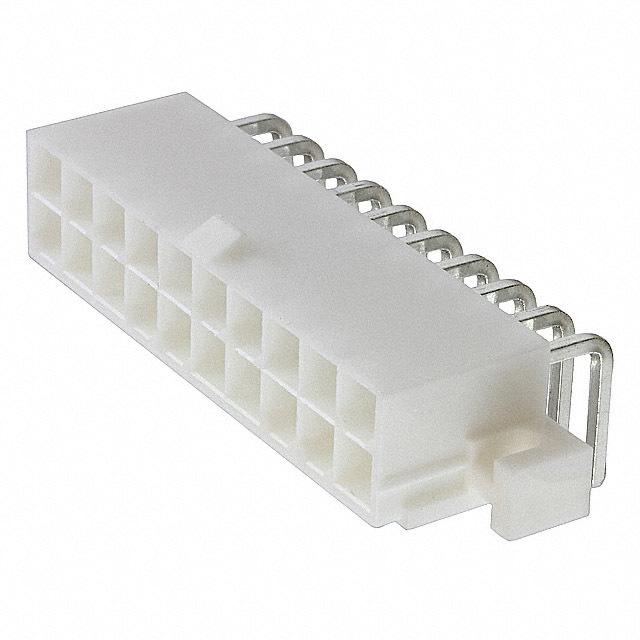

描述 WURTH ELEKTRONIK 64902021022 Rectangular Power Connector, Right Angle, WR-MPC4 Series, Through Hole, Header, 20Contacts, 4.2mmSAMTEC IPBT-110-H1-T-D-RA-GP Wire-To-Board Connector, 4.19mm, 20Contacts, Header, IPBT Series, Through Hole, 2MOLEX 39291208 线至板连接器, 直角, Mini-Fit Jr 5569系列, 20 触点, 插头, 4.2 mm, 焊接, 2 排
数据手册 ---
制造商 Wurth Electronics (伍尔特) Samtec (申泰电子) Molex (莫仕)
分类 连接器与适配器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚间距 - - 4.20 mm
触点数 20 20 20
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电压(DC) - - 600 V
额定电压(AC) - - 250 V
额定电流 6 A - 6.00 A
绝缘电阻 - - 1.00 GΩ
排数 2 2 2
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Right Angle
电路数 - - 20
易燃性等级 - - UL 94 V-2
针脚数 20 - 20
接触电阻 - - 10.0 mΩ
额定电流(Max) - 10.3A/触头 13A/触头
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -55 ℃ -40 ℃
接触电阻(Max) - - 10 mΩ
额定电压 600 V - -
长度 - 2.133 in 53.2 mm
宽度 - - 19.4 mm
高度 - 10.77 mm 11.4 mm
封装 - - Through Hole
引脚间距 - - 4.20 mm
外壳颜色 - Black Natural
颜色 White - Natural
触点材质 Copper Copper Brass
材质 - - Nylon
外壳材质 - - Nylon
工作温度 -40℃ ~ 105℃ - -
产品生命周期 Active Active Active
包装方式 Tray Tube Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Contains Lead
ELV标准 - - Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/06/15 -
