对比图
型号 LM2676SD-3.3 LM2676SDX-3.3/NOPB LM2676SD-3.3/NOPB
描述 LM2676 SIMPLE SWITCHER®高效率3A降压型稳压器 LM2676 SIMPLE SWITCHER® High Efficiency 3A Step-Down Voltage RegulatorLM2676 SIMPLE SWITCHER高效率3A降压型稳压器 LM2676 SIMPLE SWITCHER High Efficiency 3A Step-Down Voltage RegulatorLM2676 SIMPLE SWITCHER高效率3A降压型稳压器 LM2676 SIMPLE SWITCHER High Efficiency 3A Step-Down Voltage Regulator
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

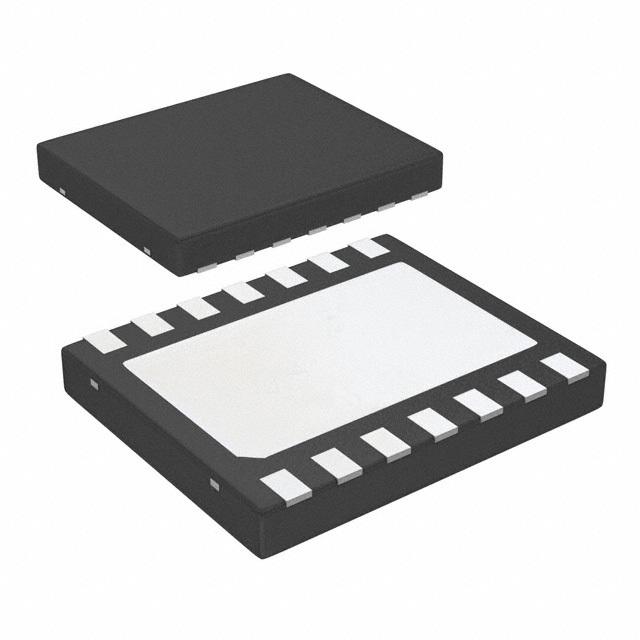

封装 VSON-14 VSON-14 VSON-14
输出接口数 1 1 1
输出电压 3.3 V 3.3 V 3.3 V
输出电流 3 A 3 A 3 A
静态电流 4.20 mA 4.20 mA 4.20 mA
调节输出数 1 1 1
开关频率 260 kHz 260 kHz 260 kHz
拓扑结构 Buck Buck Buck
开关电流 4.5 A 4.5 A 4.5 A
输入电压(Max) 40 V 40 V 40 V
输入电压(Min) 8 V 8 V 8 V
输出电压(Min) 3.3 V 3.3 V 3.3 V
输出电流(Max) 3 A 3 A 3 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 - 8 V 8 V
输入电压 40 V 8V ~ 40V 8V ~ 40V
电源电压(DC) 40.0V (max) - 40.0V (max)
封装 VSON-14 VSON-14 VSON-14
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
