对比图

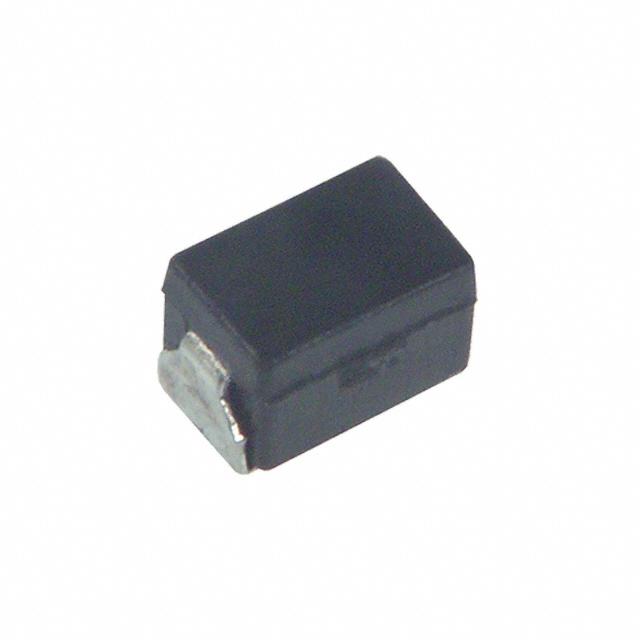

型号 ELJ-PC1R0MF NLCV25T-1R0M-EFR NLCV25T-1R0M-PF
描述 Inductor Power Chip Molded Wirewound 1uH 20% 7.96MHz 10Q-Factor Ferrite 475mA 450mOhm DCR 1008 T/RTDK NLCV25T-1R0M-EFR 表面贴装高频电感器, NLCV系列, 1 µH, ± 20%, 1008 [2520 公制], 100 MHz, 0.14 ohmNLCV 系列 1008 1 uH ±20 % 0.34 Ohm 475 mA 表面贴装 模压 线绕电感
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) TDK (东电化)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 2520 - 2520
封装 1008 1008 1008
额定电流 475 mA 1 A 475 mA
容差 ±20 % ±20 % ±20 %
电感 1 µH 1 µH 1 µH
自谐频率 95 MHz 100 MHz 200 MHz
Q值 10.0 - 20.0
电阻 450 mΩ - 340 mΩ
共振频率 95.0 MHz - 200 MHz
屏蔽 No - No
测试频率 7.96 MHz 7.96 MHz 7.96 MHz
电阻(DC） ≤450 mΩ ≤168 mΩ ≤442 mΩ
工作温度(Max) 85 ℃ 125 ℃ 105 ℃
工作温度(Min) -20 ℃ -40 ℃ -40 ℃
电阻(DC Max) 0.45 Ω 0.14 Ω 0.34 Ω
产品系列 - NLCV-EF NLCV-PF
电感公差 - ±20 % ±20 %
额定电流(DC) - 1 A 475 mA
精度 - ±20 % ±20 %
长度 2.5 mm 2.5 mm 2.5 mm
宽度 2 mm 2 mm 2 mm
高度 1.8 mm 1.8 mm 1.8 mm
封装(公制) 2520 - 2520
封装 1008 1008 1008
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 - 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free PB free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - - EAR99
HTS代码 - - 8504508000
