对比图

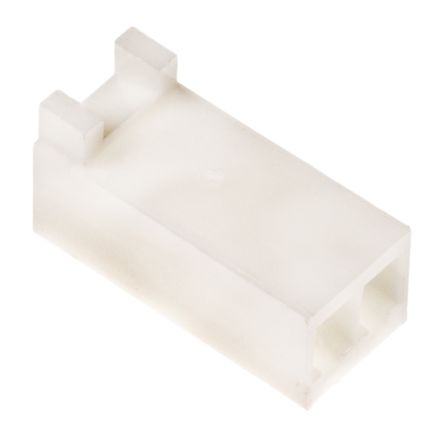

型号 22-01-2025 SYR-02T 22-01-3027
描述 KK 0850 和 4809 系列压接端子（典型库存号为 670-1661 和 467-598），单独提供并带整体式锁定功能 ### 认可UL (E29179) 和 CSA (LR 19980) ### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： | ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙 | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mmJST (JAPAN SOLDERLESS TERMINALS) SYR-02T 连接器外壳, RCY系列, 插座, 2 路, 2.5 mm, SYM-001T-P0.6 Pin ContactsMOLEX 22-01-3027 KK 254压接外壳, 摩擦斜坡, 2路
数据手册 ---
制造商 Molex (莫仕) JST (日本压着端子) Molex (莫仕)
分类 连接器外壳连接器外壳连接器外壳
引脚数 - 2 -
封装 - - -
引脚间距 2.54 mm - 2.54 mm
安装方式 Through Hole - -
触点数 2 2 2
极性 Female Female Female
触点电镀 Tin Tin -
额定电流 2.5 A 3 A 2.5 A
绝缘电阻 50000 MΩ 500 MΩ -
排数 1 1 1
针脚数 2 2 2
额定电流(Max) 4A/触头 3 A 4A/触头
工作温度(Max) 75 ℃ 85 ℃ 75 ℃
工作温度(Min) 0 ℃ -25 ℃ 0 ℃
额定电压 250 V 250VAC, 250VDC 250 V
灼热丝测试标准 Non-Compliant - Non-Compliant
无卤素状态 Low Halogen - Low Halogen
电路数 2 - 2
额定电压(Max) 250 V - 250 V
额定电压(AC) 250 V - -
接触电阻 20 mΩ - -
封装 - - -
长度 5.54 mm - 5.64 mm
宽度 12.7 mm - 4.82 mm
高度 4.83 mm - 12.7 mm
引脚间距 2.54 mm - 2.54 mm
颜色 White Red White
触点材质 Brass Phosphor Bronze -
外壳颜色 Natural - White
工作温度 0℃ ~ 75℃ - 0℃ ~ 75℃
产品生命周期 Active Active Active
包装方式 Bag Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - EAR99
HTS代码 8538906000 - 8538906000
