对比图
型号 DS15BR400TVSX/NOPB DS15BR400TVS/NOPB DS15BR400TVSX
描述 具有预加重功能的 4 通道 LVDS 缓冲器/中继器 48-TQFP -40 to 85TEXAS INSTRUMENTS DS15BR400TVS/NOPB 驱动器, LVDS, 差分缓冲/中继器, 31 ps, 215 mA, -40 °C, 85 °C, 3 V4Channel LVDS Buffer/Repeater with Pre-Emphasis 48-TQFP -40℃ to 85℃
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 LVDS、M-LVDS、ECL、CMLLVDS、M-LVDS、ECL、CML接口芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 48 48 48

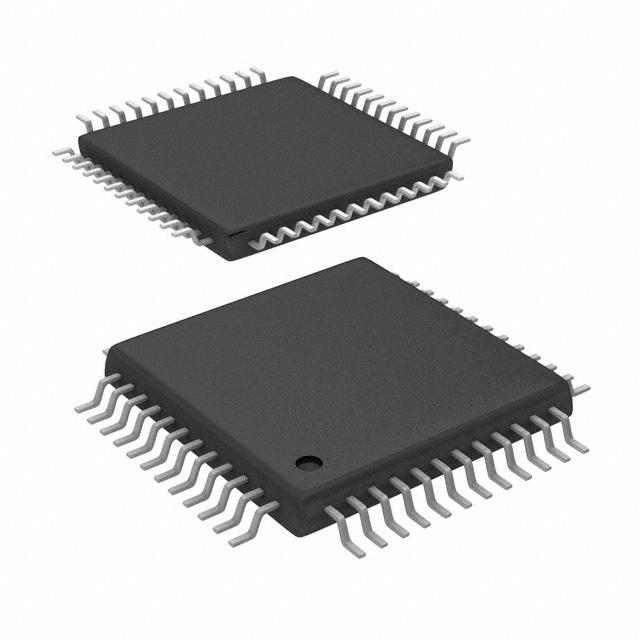

封装 TQFP-48 TQFP-48 TQFP-48
供电电流 175 mA 215 mA 175 mA
通道数 4 4 4
功耗 575 W 575 W 575 W
输入电容 3 pF 3 pF 3 pF
电源电压 3V ~ 3.6V 3V ~ 3.6V 3V ~ 3.6V
电源电压(DC) - 3.00V (min) -
针脚数 - 48 -
耗散功率 - 1.64 W -
数据速率 2.00 Gbps 2.00 Gbps -
输入电压(Min) - 100 mV -
输出电压(Max) - 500 mV -
输出电流(Max) - 40 mA -
输入电流(Min) 10 μA 10 μA -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
电源电压(Max) - 3.6 V -
电源电压(Min) - 3 V -
封装 TQFP-48 TQFP-48 TQFP-48
长度 - 7 mm -
宽度 - 7 mm -
高度 - 1 mm -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 5A991.b.1 5A991.b.1 -
