对比图

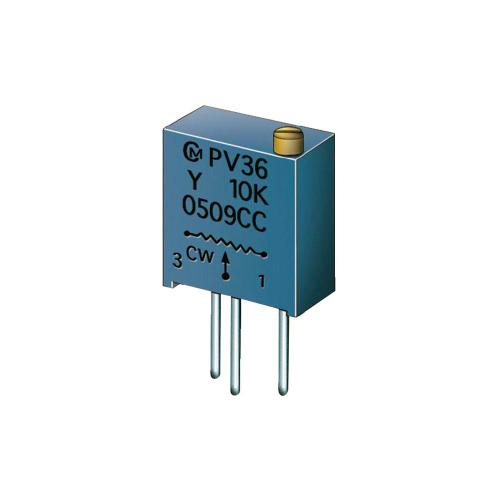

型号 3296W-1-503ALF 3296W-1-503LF PV36Y503C01B00
描述 3296 - 3/8“广场微调电位器 - 商Bourns 3296 - 3/8 ” Square Trimming Potentiometer - BournsBOURNS 3296W-1-503LF 微调器,25转 50KRes Cermet Trimmer 50KΩ 10% 0.5W(1/2W) 25(Elec)Turn 2mm (9.6 X 5 X 11.3mm) Pin Thru-Hole Bulk
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) muRata (村田)
分类 电位器电位器电位器
安装方式 Through Hole Through Hole Through Hole
封装 Square - 0.375" L x 0.190" W x 0.395" H (9.53mm x 4.83mm x 10.03mm) 插件 Square - 0.378" L x 0.197" W x 0.394" H (9.60mm x 5.00mm x 10.00mm)
容差 ±10 % ±10 % -
额定功率 0.5 W 0.5 W 500 mW
电阻 50 kΩ 50 kΩ 50 kΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
额定电压(DC) - 300 V -
绝缘电阻 - 1000 MΩ -
阻值偏差 - ±10 % ±10 %
精度 - ±10 % -
高度 11.55 mm 11.55 mm 11.3 mm
封装 Square - 0.375" L x 0.190" W x 0.395" H (9.53mm x 4.83mm x 10.03mm) 插件 Square - 0.378" L x 0.197" W x 0.394" H (9.60mm x 5.00mm x 10.00mm)
长度 - 9.53 mm 9.6 mm
宽度 - 4.83 mm 5 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
颜色 - Blue Gray, Dark
重量 - 851 mg 1.00 g
产品生命周期 Active Active Obsolete
包装方式 Ammo Pack Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
ECCN代码 - EAR99 -
HTS代码 - 8533408050 -
香港进出口证 - NLR -
