对比图

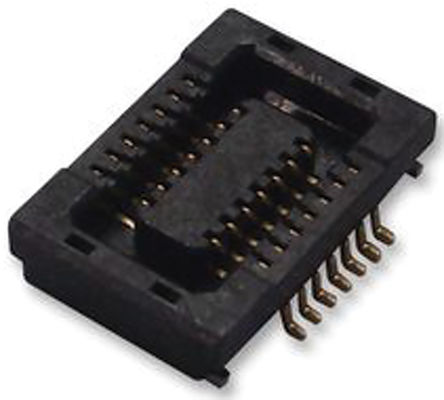

型号 DF23C-30DP-0.5V(92) DF23C-30DP-0.5V(51) 55560-0307
描述 Hirose DF23 系列Hirose DF23 系列 0.5mm 节距薄型板对板/板对 FPC 连接器1.5mm 板对板间距 点击触感 高触点可靠性 大型自对准 可用自动设备进行板放置 ### 0.5mm 板到板 - HiroseCONN PLUG 30POS DUAL 0.5MM SMDMOLEX 55560-0307 堆叠板连接器, 1.5mm高, SlimStack系列, 30 触点, 插头, 0.5 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Molex (莫仕)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 30 - -
封装 - - -
引脚间距 500 µm 500 µm 500 µm
触点数 30 30 30
极性 Male - Male
触点电镀 Gold Gold Gold
额定电流 300 mA - 500 mA
绝缘电阻 500MΩ @100VDC 500MΩ @100VDC 100 MΩ
排数 2 2 2
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 30 30 30
接触电阻 <60mΩ @100mA <60mΩ @100mA -
额定电流(Max) 0.3 A - 0.5A/触头
额定电压(Max) 50 VAC - 50 V
额定电压 50 VAC - 50 V
接触电阻(Max) 60 mΩ - 40 mΩ
额定电压(DC) - - 50.0 V
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Vertical
电路数 - - 30
长度 9 mm 9 mm 9.15 mm
宽度 3.1 mm 3.1 mm 4.3 mm
高度 1.2 mm 1.2 mm 1.15 mm
封装 - - -
引脚间距 500 µm 500 µm 500 µm
接插高度 - - 1.50 mm
外壳颜色 Black - Black
触点材质 Phosphor Bronze - Brass
工作温度 -35℃ ~ 85℃ - -40℃ ~ 105℃
外壳材质 Plastic - Thermoplastic
颜色 - - Black
材质 - - Brass
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - -
ELV标准 - - Compliant
