对比图
型号 PIC12F617-I/P PIC12F617-E/SN PIC12F615-I/P

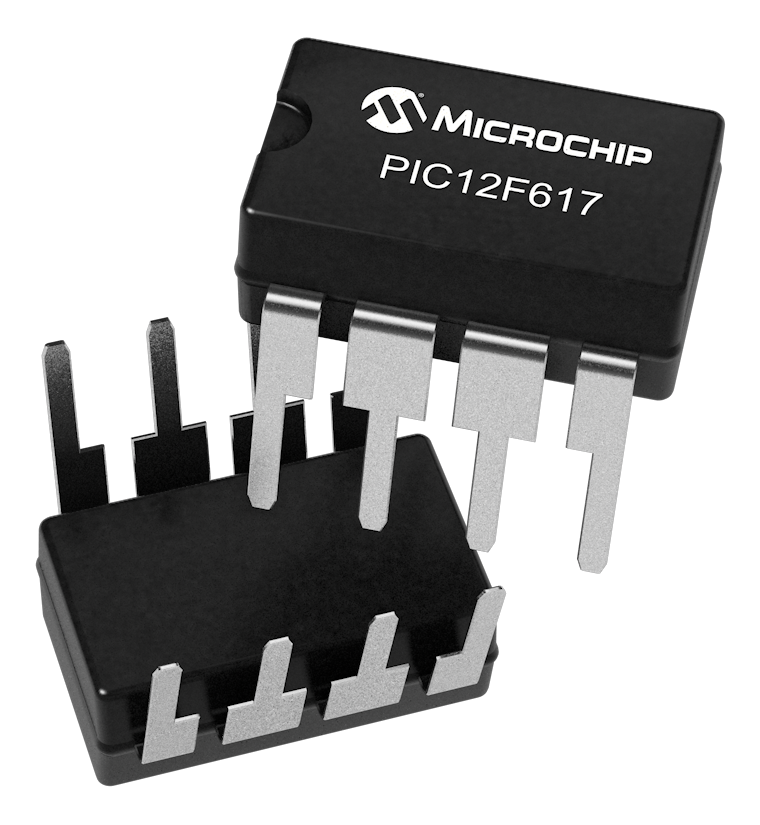

描述 MICROCHIP PIC12F617-I/P 微控制器, 8位, 闪存, PIC12F6xx, 20 MHz, 3.5 KB, 128 Byte, 8 引脚, DIPPIC12F609/615/617 8 位闪存微控制器Microchip 的 PIC12 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F609/615/617 系列微控制器基于 Microchip 的中级芯，带 8 级深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载可配置 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选 4 MHz 或 8 MHz 5 个输入/输出 1 个比较器 4 通道 10 位模拟到数字转换器 (ADC) – 仅限 PIC12F615/F617 一个 8 位计时器 – PIC12F615/F617 两个 8 位计时器 一个 16 位计时器 在线串行编程 (ICSP) ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 (MCU) 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 (OTP) 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。MICROCHIP PIC12F615-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC12F6xx, 20 MHz, 1.75 KB, 64 Byte, 8 引脚, DIP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Through Hole Surface Mount Through Hole
引脚数 8 8 8
封装 DIP-8 SOIC-8 PDIP-8
频率 20 MHz 20 MHz 20 MHz
工作电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
时钟频率 20 MHz 20 MHz 20 MHz
RAM大小 128 B 128 B 64 B
位数 8 8 8
耗散功率 800 mW 800 mW 800 mW
模数转换数(ADC) 1 1 1
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2 V 4.5 V 2 V
电源电压(DC) 2.00V (min) - 2.00V (min)
针脚数 8 - 8
FLASH内存容量 3584 B - 1.75 KB
输入/输出数 6 Input - 6 Input
存取时间 - - 20.0 µs
内核架构 - - PIC
长度 9.27 mm 4.9 mm 10.16 mm
宽度 6.35 mm 3.9 mm 6.35 mm
高度 3.3 mm 1.5 mm 3.3 mm
封装 DIP-8 SOIC-8 PDIP-8
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free PB free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 - EAR99
HTS代码 - - 8542310001
