对比图
型号 EHF-125-01-F-D-SM EHF-125-01-L-D-SM M50-3652542R

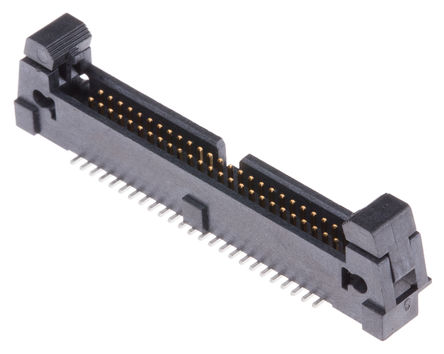

描述 SAMTEC EHF-125-01-F-D-SM Wire-To-Board Connector, 1.27mm, 50Contacts, Header, EHF Series, Surface Mount, 2RowsSAMTEC EHF-125-01-L-D-SM 线至板连接器, EHF系列, 50 触点, 针座, 1.27 mm, 表面安装 , 2 排HARWIN M50-3652542R 线至板连接器, 喷射器, M50系列, 50 触点, 针座, 1.27 mm, 表面安装 , 2 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Harwin
分类 线对板连接器线对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 25
引脚间距 - 1.27 mm -
触点数 50 50 50
极性 Male Male Male
触点电镀 Gold Gold Gold
额定电流 1.75 A 1.75 A 1.75A/触头
绝缘电阻 - - 5000 MΩ
排数 2 2 2
针脚数 50 50 50
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电流(Max) 1.75 A 1.75 A -
外壳颜色 Black Black Black
颜色 - Black Black
触点材质 Phosphor Bronze Phosphor Bronze Brass
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - Plastic -
产品生命周期 Active Active Active
包装方式 Tube Tube Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17
长度 - 78.0 mm -
宽度 - 6.67 mm -
高度 11.55 mm 11.3 mm -
引脚间距 - 1.27 mm -
