对比图

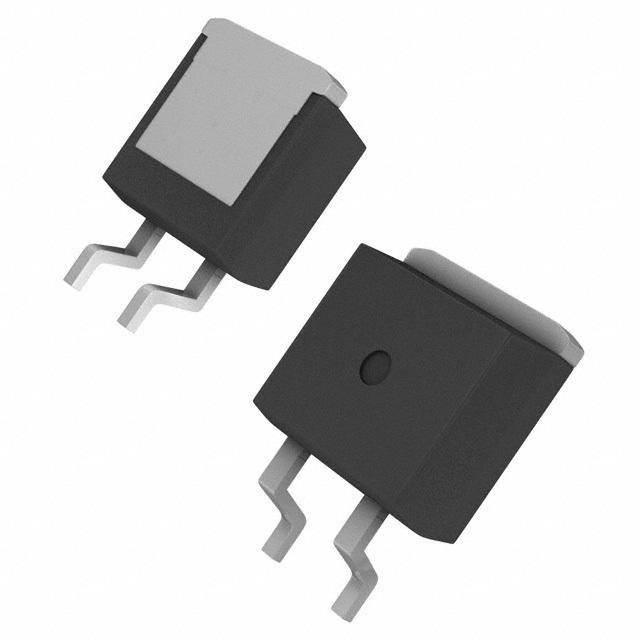

型号 IXFA4N100P IXFA4N100Q IXFP4N100P
描述 TO-263AA N-CH 1000V 4AD2PAK N-CH 1000V 4ATO-220AB N-CH 1000V 4A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Through Hole
引脚数 3 3 3
封装 TO-263-3 TO-263-3 TO-220-3
极性 N-CH N-CH N-CH
耗散功率 150W (Tc) 150 W 150W (Tc)
漏源极电压(Vds) 1000 V 1000 V 1000 V
连续漏极电流(Ids) 4A 4A 4A
上升时间 36 ns 15 ns 36 ns
输入电容(Ciss) 1456pF @25V(Vds) 1050pF @25V(Vds) 1456pF @25V(Vds)
额定功率(Max) - 150 W 150 W
下降时间 50 ns 18 ns 50 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 150W (Tc) 150W (Tc) 150W (Tc)
通道数 1 - -
阈值电压 6 V - -
封装 TO-263-3 TO-263-3 TO-220-3
宽度 10.41 mm - -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
