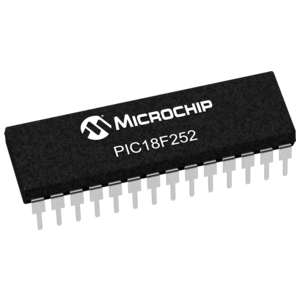

PIC18F252-E/SP和PIC18F242-E/SP

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 PIC18F252-E/SP PIC18F242-E/SP PIC18F2520-E/SP

描述 PIC18 系列 1.5 kB RAM 32 kB 闪存 8位 微控制器 - SDIP-28PIC18 系列 768 B RAM 16 kB 闪存 8位 增强型 微控制器 - SDIP-2828 /40/ 44引脚增强型闪存微控制器与10位A / D和纳瓦技术 28/40/44-Pin Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 8位微控制器微控制器微控制器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚数 28 28 28

封装 DIP-28 SPDIP-28 SPDIP-28

电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)

时钟频率 40.0 MHz 40.0 MHz 40.0MHz (max)

RAM大小 1.5 KB 768 x 8 1.5K x 8

耗散功率 1000 mW 1000 mW 1000 mW

I/O引脚数 23 23 25

存取时间 40.0 µs 40.0 µs 40.0 µs

内核架构 PIC PIC PIC

内核子架构 PIC18 PIC18 PIC18

模数转换数(ADC) 1 - 1

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 1000 mW 1000 mW 1000 mW

电源电压 2V ~ 5.5V 2V ~ 5.5V -

电源电压(Max) 5.5 V 5.5 V 5.5 V

电源电压(Min) 4.2 V 4.2 V 4.2 V

位数 - - 8

FLASH内存容量 - - 32 KB

长度 34.67 mm 34.67 mm -

宽度 7.24 mm 7.24 mm -

高度 3.3 mm 3.3 mm -

封装 DIP-28 SPDIP-28 SPDIP-28

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Unknown Unknown Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/12/17 - -
