对比图

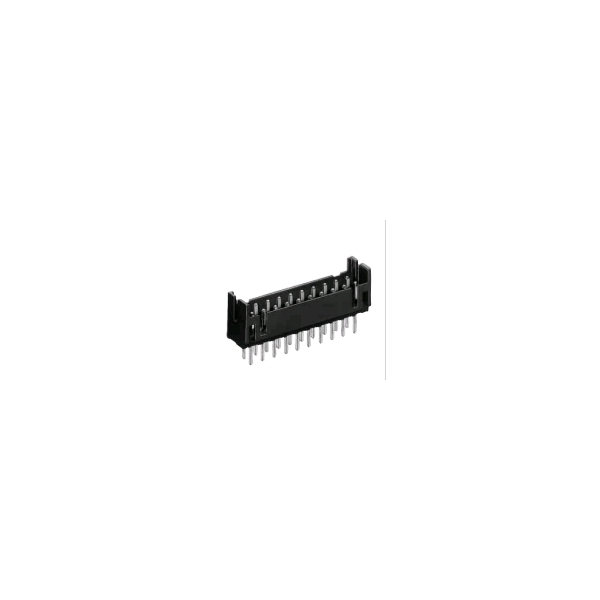

型号 DF11-12DP-2DSA(01) DF11-12DP-2DSA(24) DF11-12DP-2DSA(20)
描述 12 位置 2mm 间距 双排 (2x6) 直 通孔 插针 针座UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109Conn Shrouded Header HDR 12POS 2mm Solder ST Thru-Hole
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 线对板连接器线对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 Through Hole - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 12 12 12
极性 Male Male Male
触点电镀 Gold Tin Tin
额定电流 2 A 2 A -
绝缘电阻 1000MΩ @500VDC >1000MΩ @500VDC -
排数 2 2 2
针脚数 12 12 12
接触电阻 <30mΩ @100mA <30mΩ @100mA -
额定电流(Max) 2 A 2 A -
额定电压 250 V 250 V -
接触电阻(Max) 30 mΩ 30 mΩ -
易燃性等级 - UL 94 V-0 -
拔插次数 - 30 -
长度 14 mm 14.0 mm 14 mm
宽度 5 mm 5 mm 5 mm
高度 6.6 mm 6.6 mm 6.6 mm
封装 Through Hole - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Black Black Black
颜色 Black Black -
触点材质 Brass Brass Brass
材质 Polyamide (PA) Polyamide (PA) -
工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -
外壳材质 Plastic Plastic Plastic
产品生命周期 Active Active Obsolete
包装方式 Bulk Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 -
