对比图

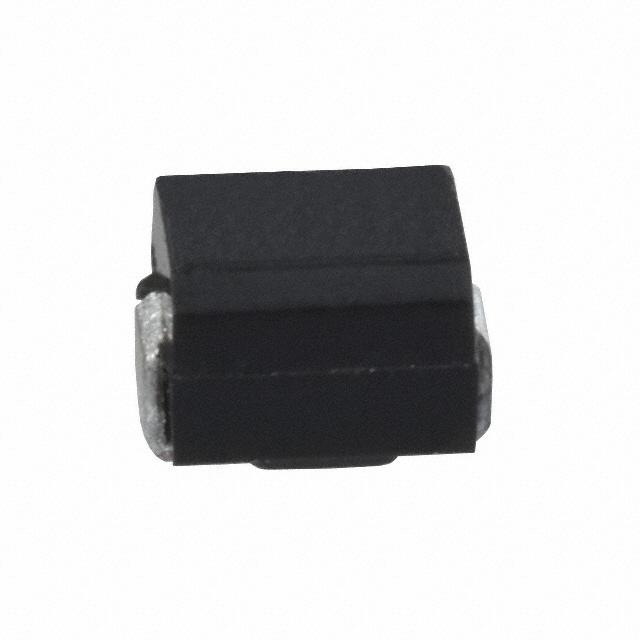

型号 CM322522-1R2JL PM1210-1R2J ELJ-FA1R2JF2
描述 1210 1.2uH ±5% 390mA1210 1.2uH ±5% 390mAInductor General Purpose Chip Molded Wirewound 1.2uH 5% 7.96MHz 30Q-Factor Ferrite 215mA 750mOhm DCR 1210 T/R
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3225 3225 3225
封装 1210 1210 1210
引脚数 - - 2
额定电流 390 mA 390 mA 215 mA
电感 1.2 µH 1.20 µH 1.2 μH
自谐频率 100 MHz 100 MHz 100 MHz
Q值 30 28.0 30.0
电感公差 ±5 % ±5 % -
电阻(DC） 750 mΩ ≤750 mΩ ≤750 mΩ
工作温度(Max) 125 ℃ - -
工作温度(Min) -40 ℃ - -
电阻(DC Max) 750 mΩ 0.75 Ω -
容差 - ±5 % ±5 %
电阻 - - 750 mΩ
共振频率 - - 100 MHz
屏蔽 - No No
测试频率 - 7.96 MHz 7.96 MHz
长度 3.2 mm 3.20 mm 3.20 mm
宽度 2.5 mm 2.50 mm 2.50 mm
高度 2.4 mm 2.20 mm 2.20 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 Active Obsolete Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
