对比图

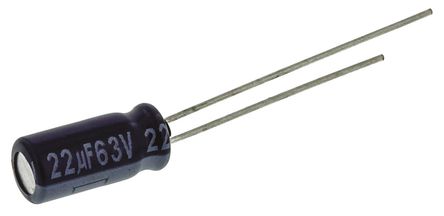

型号 ECA1JM220 UPW1J220MED1TD UVR1J220MDD1TD
描述 M 系列Panasonic M 系列 A 型电解电容器在 +85°C 时具有 2000 小时极佳的耐受性。尺寸小于 SU 系列 高可靠性 高波纹电流 低阻抗 长寿命 完全密封 ### 应用由于具有高可靠性，Panasonic M 系列 A 型电解电容器适用于一般应用和工业仪器。 电容容差 (%) | 20 ---|--- 工作温度 (°C) | \- 25 至 +85 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命（小时 @ 85°C） | 2000 ### 径向，85°CNICHICON UPW1J220MED1TD 铝电解电容, 22uF, 63V, 径向引线Cap Aluminum 22uF 63V 20% (5 X 11mm) Radial Aluminum Cylindrical Can 2mm 100mA 2000 hr 85℃ Ammo Pack
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 2 mm 2.5 mm 2 mm
额定电压(DC) 63.0 V 63.0 V 63.0 V
电容 22 µF 22 µF 22 µF
容差 ±20 % ±20 % ±20 %
纹波电流 105 mA 250 mA 100 mA
纹波电流(高频) - 75mA @120Hz 100mA @120Hz
纹波电流(低频) - 250mA @100kHz 200mA @10kHz
工作温度(Max) 85 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
额定电压 63 V 63 V 63 V
等效串联电阻(ESR) - 1.42 Ω -
高度 11 mm 11 mm 11 mm
直径 5.00 mm 6.30 mm 5.00 mm
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 2 mm 2.5 mm 2 mm
长度 11.0 mm - -
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -40℃ ~ 85℃ -55℃ ~ 105℃ -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Bulk Tape & Reel (TR) Cut Tape (CT)
寿命（小时） 2000 h 2000h @105℃ 2000h @85℃
最小包装 1000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 2015/12/17
REACH SVHC标准 No SVHC - -
