LP55231SQX/NOPB和LP55231SQE/NOPB

对比图

型号 LP55231SQX/NOPB LP55231SQE/NOPB

描述 LED 驱动器 IC 9 输出 DC DC 稳压器 切换式电容器（充电泵） PWM 调光 25.5mA 24-WQFN（4x4）TEXAS INSTRUMENTS  LP55231SQE/NOPB  发光二极管驱动器, 9输出, 电荷泵, 2.7V-5.5V输入, 1.25MHz开关, 5.5V/25.5mA输出, WQFN-24

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 LED驱动器LED驱动器

安装方式 Surface Mount Surface Mount

引脚数 24 24

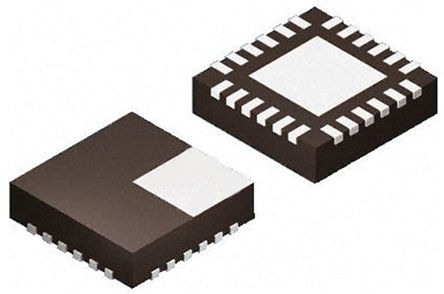

封装 WQFN-24 WQFN-24

频率 1.25 MHz 1.25 MHz

输出接口数 9 9

输入电压(DC) 3.6 V 3.6 V

输出电压 2.7V ~ 5.5V 5.5 V

通道数 9 9

静态电流 800 µA 800 µA

调节输出数 1 1

开关频率 1250 kHz 1.25 MHz

拓扑结构 Boost Boost

输入电压(DC Max) 5.5 V 5.5 V

输入电压(DC Min) 2.7 v 2.7 v

输出电压(Max) 5.5 V 5.5 V

输出电压(Min) 3.6 V 3.6 V

输出电流(Max) 0.0255 A 25.5 mA

工作温度(Max) 85 ℃ 85 ℃

工作温度(Min) -30 ℃ -40 ℃

电源电压 2.7V ~ 5.5V -

输出电流 - 25.5 mA

针脚数 - 24

输入电压(Max) - 5.5 V

输入电压(Min) - 2.7 V

输入电压 - 2.7V ~ 5.5V

封装 WQFN-24 WQFN-24

长度 - 4 mm

宽度 - 4 mm

高度 - 0.8 mm

工作温度 -30℃ ~ 85℃ (TA) -30℃ ~ 85℃ (TA)

产品生命周期 Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC版本 - 2015/06/15

ECCN代码 EAR99 -
