对比图
型号 LM1771SSDX/NOPB LM1771SSD/NOPB
描述 DC DC Cntrlr Single-OUT Sync Buck 2.8V to 5.5V Input 6Pin LLP EP T/R具有精密启用和无需外部补偿组件的低压同步降压控制器 6-WSON -40 to 125
数据手册 --
分类 稳压芯片稳压芯片
引脚数 6 6

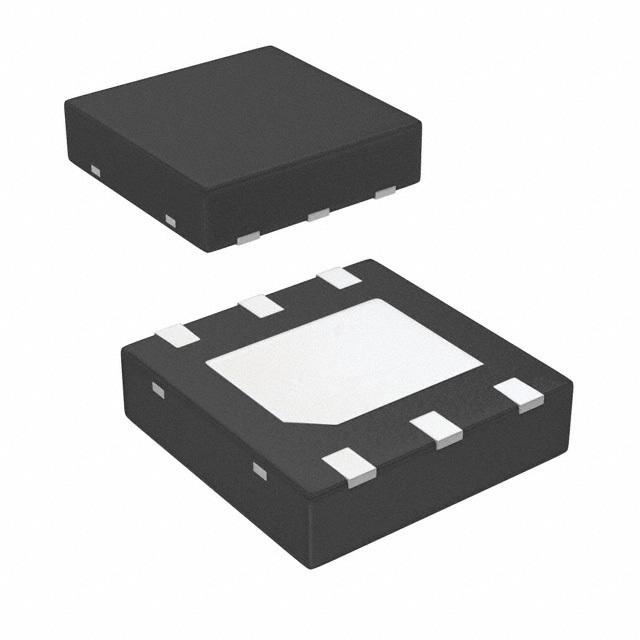

封装 WDFN-6 WDFN-6
输出接口数 1 1
输出电压 0.8V ~ 4.5V 0.8V ~ 4.5V
输出电流 6 A 6 A
通道数 1 1
静态电流 400 µA 400 µA
调节输出数 1 1
开关频率 100kHz ~ 1MHz 100kHz ~ 1MHz
拓扑结构 Buck Buck
输入电压(Max) 5.5 V 5.5 V
输入电压(Min) 2.8 V 2.8 V
输出电流(Max) 6 A -
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
输入电压 2.8V ~ 5.5V 2.8V ~ 5.5V
占空比 - 95 %
电源电压 - 2.8V ~ 5.5V
封装 WDFN-6 WDFN-6
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
