77313-124-14LF和HTSW-107-24-L-D

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 77313-124-14LF HTSW-107-24-L-D 90131-0767

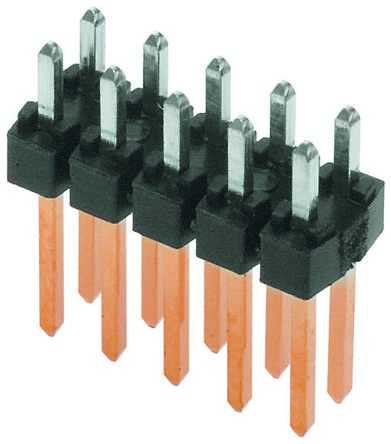

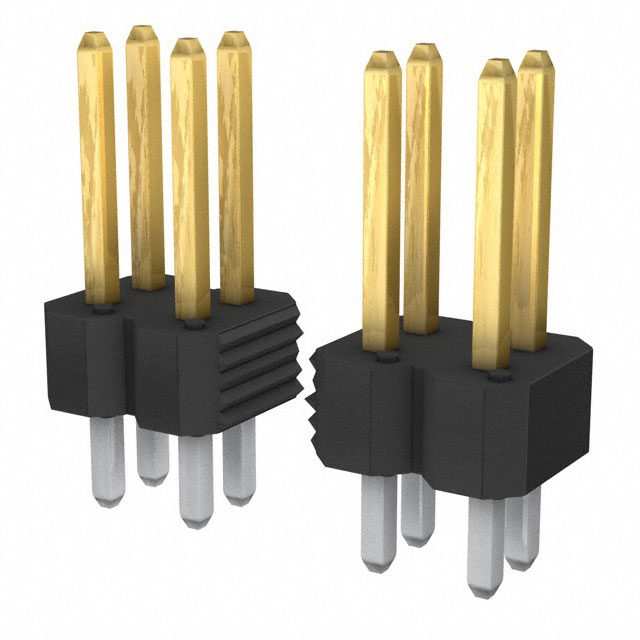

描述 AMPHENOL FCI  77313-124-14LF  板至板连接, 垂直, BergStik 77313系列, 14 触点, 针座, 2.54 mm, 焊接, 2 排SAMTEC HTSW-107-24-L-D Board-To-Board Connector, 2.54mm, 14Contacts, Header, HTSW Series, Through Hole, 2RowsMOLEX  90131-0767  线至板连接器, 垂直, C-Grid III 90131系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 FCI Electronics (法马通) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器板对板连接器线对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚间距 - 2.54 mm 2.54 mm

触点数 14 14 14

极性 Male Male Male

触点电镀 Gold Gold Gold

排数 2 2 2

易燃性等级 UL 94 V-0 - -

针脚数 14 - 14

额定电流(Max) 3A/触头 6.3A/触头 3A/触头

额定电压(AC) - - 350 V

额定电流 - - 3 A

绝缘电阻 - - 5000 MΩ

接触电阻 - - 20 mΩ

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -55 ℃ -55 ℃

额定电压(Max) - 550 VAC 350 V

额定电压 - - 350 V

高度 9.29 mm 9.27 mm 5.4 mm

长度 - - 17.78 mm

宽度 - - 5.08 mm

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 Black Natural Black

颜色 Black - -

触点材质 Phosphor Bronze Phosphor Bronze Brass

材质 Thermoplastic - Polyester

工作温度 -65℃ ~ 125℃ -55℃ ~ 125℃ -

外壳材质 - - Plastic

产品生命周期 Active - Unknown

包装方式 Bulk Bulk Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -
