对比图
型号 IL715E IL715T-3E IL715ETR13
描述 NVE IL715E 数字隔离器, 四路, 4通道, 10 ns, 3 V, 5.5 V, SOIC, 16 引脚IL715-6-7 系列 4 通道数字隔离器NVE IL715、IL716 和 IL717 系列高速、高温 4 通道数字隔离器### 数字隔离器，NVEIC DGTL ISO 4CH LOGIC 16SOIC
数据手册 ---
制造商 NVE Corp NVE Corp NVE Corp
分类 接口隔离器接口隔离器接口隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 -

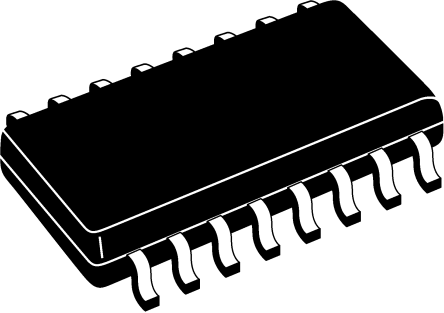

封装 SOIC-16 SOIC-16 SOIC-16
电源电压(DC) 3.00V (min) 3.00V (min) -
上升/下降时间 1 ns 1 ns 1 ns
输出电流 ≤10.0 mA ≤8.00 mA -
供电电流 16.0 µA 16.0 µA -
通道数 4 4 4
针脚数 16 16 -
数据速率 110 Mbps 110 Mbps -
上升时间 4 ns 4 ns -
隔离电压 2500 Vrms 2500 Vrms 2500 Vrms
输入电流(Min) 20 μA 10 μA -
正向电压(Max) 7 V 7 V -
工作温度(Max) 100 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
电源电压 3V ~ 5.5V 3V ~ 5.5V 3V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V -
电源电压(Min) 3 V 3 V -
长度 10.5 mm 10 mm -
宽度 2.67 mm 3.99 mm -
封装 SOIC-16 SOIC-16 SOIC-16
工作温度 -40℃ ~ 100℃ -40℃ ~ 125℃ -40℃ ~ 100℃
产品生命周期 Active Active Active
包装方式 Each Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2016/06/20 2016/06/20 -
REACH SVHC标准 No SVHC - -
ECCN代码 5A991 - -
