对比图

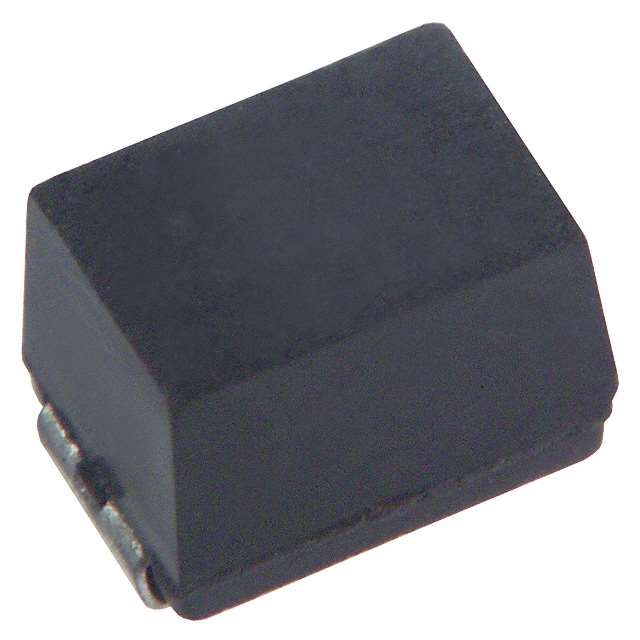

型号 ELJ-FB220JF NL453232T-220J-PF IMC1812ER220J
描述 Inductor General Purpose Chip Molded Wirewound 22uH 5% 1MHz 50Q-Factor Ferrite 195mA 2.6Ω DCR 1812 T/RTDK NL453232T-220J-PF 表面贴装高频电感器, NL系列, 22 µH, ± 5%, 1812 [4532 公制], 13 MHz, 3.2 ohmInd Chip Molded Wirewound 22uH 5% 2.52MHz 50Q-Factor Powdered Iron 180mA 1812 T/R
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) Vishay Dale (威世达勒)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 4532 4832 4832
封装 1812 1812 1812
引脚数 2 - -
额定电流 195 mA 180 mA 180 mA
容差 ±5 % - ±5 %
电感 22 μH 22 µH 22 μH
自谐频率 15 MHz 13 MHz 13 MHz
测试频率 1 MHz 2.52 MHz 2.52 MHz
电阻(DC） ≤2.6 Ω 3.2 Ω ≤3.2 Ω
Q值 50.0 50.0 -
电阻 2.60 Ω - -
共振频率 15.0 MHz - -
屏蔽 No - -
产品系列 - NL -
电感公差 - ±5 % -
额定电流(DC) - 180 mA -
工作温度(Max) - 85 ℃ -
工作温度(Min) - -40 ℃ -
精度 - ±5 % -
电阻(DC Max) - 3.2 Ω -
长度 4.50 mm 4.5 mm 3.2 mm
宽度 3.20 mm 3.2 mm 3.2 mm
封装(公制) 4532 4832 4832
封装 1812 1812 1812
高度 3.20 mm 3.4 mm -
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -55℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - 500 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/06/15 -
