对比图
型号 VIPER37LE VIPER50A-22-E VIPER50A-E

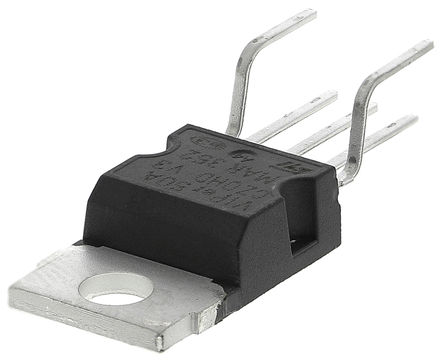

描述 STMICROELECTRONICS VIPER37LE 芯片, 交流/直流转换器, 800V, 60KHZ, 10SDIPSTMICROELECTRONICS VIPER50A-22-E 芯片, 交流/直流转换器, PENTAWATT 高电压-5STMICROELECTRONICS VIPER50A-E 芯片, 开关电源 (SMPS) 50W 智能型
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 AC-DC转换器AC-DC转换器AC-DC转换器
安装方式 Through Hole Surface Mount Through Hole
引脚数 10 5 5
封装 SDIP-10 Pentawatt-5 Pentawatt-5
电源电压(DC) 8.50V (min) 12.0V (max) -
额定功率 25 W 50 W 50 W
输出接口数 1 1 1
输出电压 800 V 700 V 700 V
击穿电压 800 V 700 V 700 V
供电电流 2.5 mA - -
针脚数 10 5 5
输出功率 25 W - -
开关频率 60 kHz 200kHz (MAX) 200kHz (MAX)
占空比 80 % - -
输入电压(AC Max) 265 v - 230 v
输入电压(AC Min) 85 v - -
最大占空比 80 % - 50 %
工作温度(Max) 150 ℃ 125 ℃ -
工作温度(Min) -40 ℃ 25 ℃ -
电源电压 8.5V ~ 23.5V - -
电源电压(Max) 23.5 V 15 V 15 V
电源电压(Min) 8.5 V 0 V 0 V
输入电压 8.5V ~ 23.5V 8V ~ 15V 8V ~ 15V
输出电流 - 1500 mA 1.5 A
上升时间 - 50 ns 50 ns
输入电压(Max) - 15 V -
输入电压(Min) - 0 V -
输出电压(Max) - 700 V -
输出电流(Max) - 1 mA -
下降时间 - 100 ns 100 ns
频率 - - 200 kHz
输入电压(DC) - - 13.0 V
耗散功率 - - 60 W
热阻 - - 60 ℃/W
封装 SDIP-10 Pentawatt-5 Pentawatt-5
长度 - 10.4 mm 10.4 mm
宽度 - 4.8 mm 4.8 mm
高度 - 15.8 mm 9.2 mm
工作温度 -40℃ ~ 150℃ (TJ) 25℃ ~ 125℃ 25℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 EAR99 EAR99 EAR99
