对比图

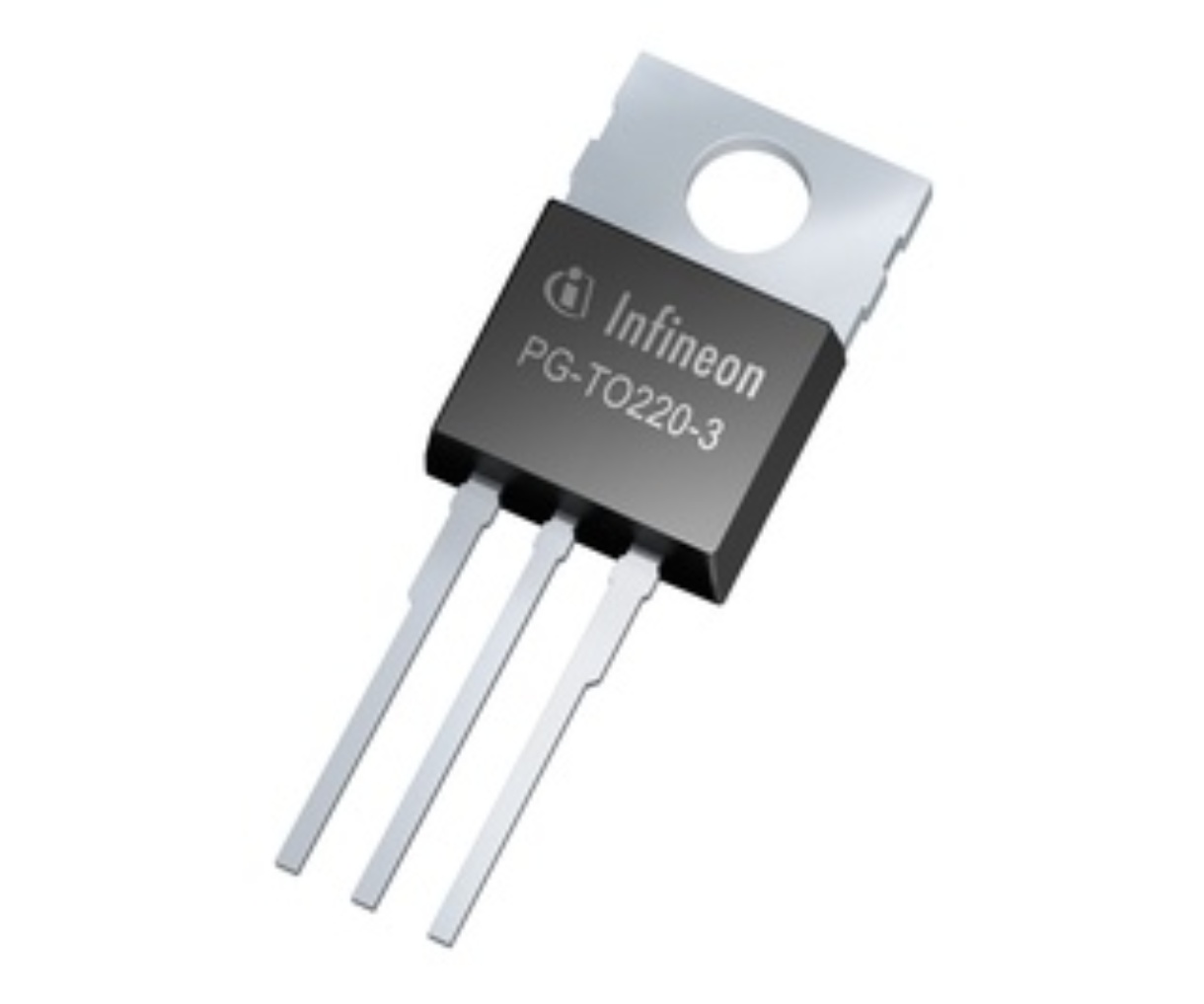

型号 AUIRF3805 IPP90N06S404AKSA1 IPP90N06S404AKSA2
描述 INFINEON AUIRF3805 晶体管, MOSFET, N沟道, 210 A, 55 V, 0.0026 ohm, 10 V, 2 VTO-220 N-CH 60V 90AN-CH 60V 90A
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 -
封装 TO-220-3 TO-220-3-1 TO-220-3
额定功率 300 W - -
针脚数 3 - -
漏源极电阻 0.0026 Ω - -
极性 N-Channel N-CH N-CH
耗散功率 300 W 150W (Tc) 150W (Tc)
阈值电压 2 V - -
漏源极电压(Vds) 55 V 60 V 60 V
连续漏极电流(Ids) 210A 90A 90A
上升时间 20 ns 70 ns -
输入电容(Ciss) 7960pF @25V(Vds) 10400pF @25V(Vds) 10400pF @25V(Vds)
下降时间 87 ns 5 ns -
工作温度(Max) 175 ℃ 175 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
耗散功率(Max) 300W (Tc) 150W (Tc) 150W (Tc)
通道数 - - 1
长度 10.66 mm - 10 mm
宽度 4.82 mm - 4.4 mm
高度 16.51 mm - 15.65 mm
封装 TO-220-3 TO-220-3-1 TO-220-3
材质 Silicon - -
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Obsolete Not Recommended for New Designs
包装方式 Rail, Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - -
