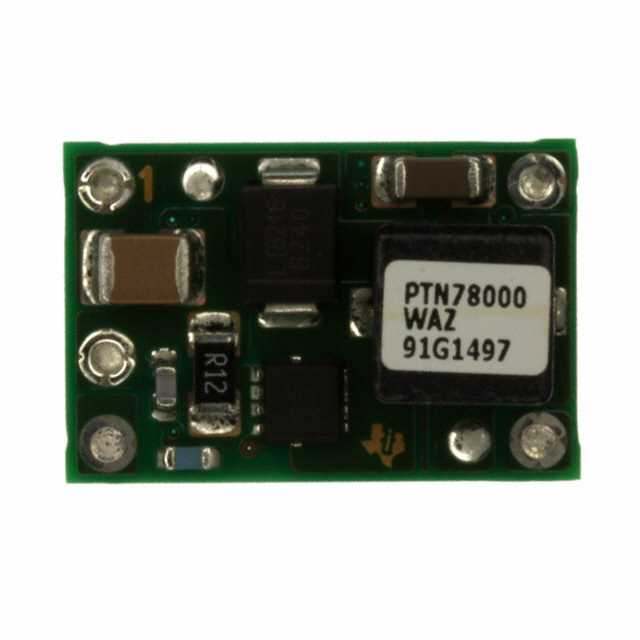

PTN78000HAZ和PTN78000HAZT

对比图

型号 PTN78000HAZ PTN78000HAZT

描述 TEXAS INSTRUMENTS  PTN78000HAZ  非隔离负载点直流/直流转换器, 可调, 表面安装DIP, 22.5 W, 11.85 V, 22 V, 1.5 A1.5 -A ，宽输入可调节开关稳压器 1.5-A, WIDE-INPUT ADJUSTABLE SWITCHING REGULATOR

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount

引脚数 5 5

封装 DIP-5 SMD-5

频率 550 kHz -

电源电压(DC) 20.0 V -

输出接口数 1 1

输入电压(DC) 7.00V ~ 36.0V -

输出电压 11.85V ~ 22V 11.85V ~ 22V

输出电流 1.5 A 1.5 A

调节输出数 1 1

输出功率 22.5 W 22.5 W

开关频率 440kHz ~ 660kHz -

拓扑结构 Buck Buck

输入电压(Max) 36 V 36 V

输入电压(Min) 15 V 15 V

输入电压(DC Max) 36 V -

输入电压(DC Min) 15 v -

输出电压(Max) 22 V -

输出电压(Min) 11.85 V -

输出电流(Max) 1.5 A 1.5 A

输出功率(Max) 22.5 W -

工作温度(Max) 85 ℃ -

工作温度(Min) -40 ℃ -

输入电压 15V ~ 36V 15V ~ 36V

额定功率(Max) - 33 W

长度 18.9 mm -

宽度 12.57 mm -

高度 8.5 mm -

封装 DIP-5 SMD-5

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active

包装方式 Tray Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant

含铅标准 Lead Free Contains Lead

REACH SVHC标准 No SVHC -

REACH SVHC版本 2015/06/15 -
