09185507803和90635-1502

对比图

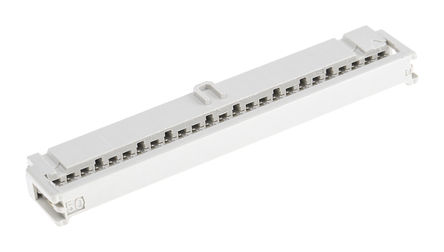

型号 09185507803 90635-1502 09185506803

描述 Harting SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化，提供多达 64 个触点。 这些 SEK-18 电缆安装 IDC 插座连接器提供开放式或闭合式端盖，提供应力消除型号。 部件号 0918xxxx7803 是 2.54mm IDC 插座，带开放式端盖和 3 类性能级别 部件号 0918xxxx5803 是 2.54mm IDC 插座，带开放式端盖和 S4 (0.74μm) 性能级别 部件号 0918xxxx6804 是 2.54mm IDC 插座，带闭合式端盖和 2 类性能级别 部件号 0918xxxx7813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 3 类性能级别 部件号 0918xxxx5813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 S4 (0.74μm) 性能级别提供各种长度 性能级别 2 带有中心极化 SEK 系列 触点数 6  64 带或不带应力消除夹 ### 认可UL### 标准IEC 60 603-13### 电缆连接器MOLEX  90635-1502  线至板连接器, QF-50 90635系列, 50 触点, 插座, 2.54 mm, IDC / IDT, 2 排xxxxxxxx**803** 结尾的 Harting 部件号没有应力消除夹 以 xxxxxxxx**813** 结尾的 Harting 部件号有应力消除夹 ### 针座和插座（IDC 终端）

数据手册 ---

制造商 Harting Technology Group (哈丁电子) Molex (莫仕) Harting Technology Group (哈丁电子)

分类 IDC连接器线对板连接器插头插座

引脚数 50 - 50

引脚间距 2.54 mm 2.11 mm 2.54 mm

触点数 50 50 50

极性 Female Female Female

线规 26AWG ~ 28AWG 28 AWG 26AWG ~ 28AWG

触点电镀 Gold Gold Gold

排数 2 2 2

针脚数 50 50 50

额定电压(AC) 350 V - -

易燃性等级 UL 94 V-0 UL 94 V-0 -

接触电阻 20.0 mΩ 20.0 mΩ -

拔插次数 100 300 -

额定电流 - 1.00 A -

绝缘电阻 - 1.00 GΩ -

灼热丝测试标准 - Non-Compliant -

无卤素状态 - Not Low Halogen -

电路数 - 50 -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -25 ℃ -

引脚间距 2.54 mm 2.11 mm 2.54 mm

高度 10.8 mm 10.2 mm -

长度 - 68.1 mm -

宽度 - 6.26 mm -

触点材质 Brass Copper Brass

颜色 Gray Black -

外壳颜色 - Black -

产品生命周期 Active Active Active

包装方式 Tray Tray Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 No SVHC - No SVHC

军工级 - Yes -
