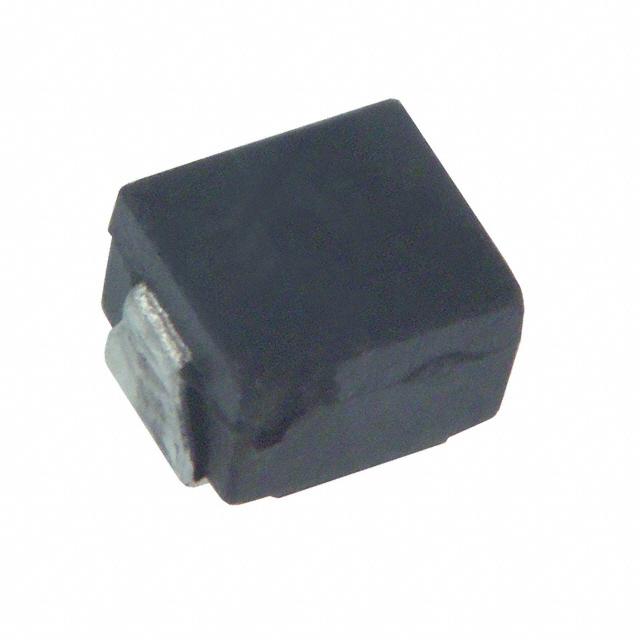

CW252016-R12J和ELJ-NCR12JF

对比图

型号 CW252016-R12J ELJ-NCR12JF ELJ-NCR12KF

描述 高Q值的片式电感器 High Q Chip InductorsInductor High Frequency Chip Wirewound 120nH 5% 25.2MHz 10Q-Factor Ferrite 170mA 870mOhm DCR 1008 T/RInductor High Frequency Chip Wirewound 120nH 10% 25.2MHz 10Q-Factor Ferrite 170mA 870mOhm DCR 1008 T/R

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2520 - -

封装 1008 1008 1008

引脚数 - 2 -

额定电流 500 mA 170 mA -

电感 120 nH 120 nH 120 nH

Q值 50 10.0 -

屏蔽 No No No

电感公差 ±5 % - -

电阻(DC） 630 mΩ ≤870 mΩ ≤870 mΩ

工作温度(Max) 125 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -20 ℃ -

电阻(DC Max) 0.63 Ω 870 mΩ -

容差 - ±5 % ±10 %

自谐频率 - 400 MHz 400 MHz

测试频率 - 25.2 MHz -

长度 2.1 mm 2.50 mm 2.50 mm

宽度 1.5 mm 2.00 mm 2.00 mm

高度 1.3 mm 1.8 mm 1.60 mm

封装(公制) 2520 - -

封装 1008 1008 1008

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

工作温度 - -20℃ ~ 85℃ -20℃ ~ 85℃
