对比图

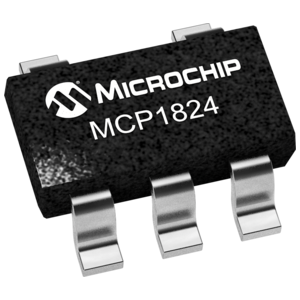

型号 MCP1824T-1802E/OT SP6201EM5-L-1-8 ADP170AUJZ-1.8-R7
描述 MICROCHIP MCP1824T-1802E/OT 固定电压稳压器, LDO, 2.1V至6V, 200mV压差, 1.8V输出, 300mA输出, SOT-23-5LDO Regulator Pos 1.8V 0.2A 5Pin SOT-23ANALOG DEVICES ADP170AUJZ-1.8-R7 芯片, 稳压器, LDO, 固定, 1.8V, 300mA, TSOT-5
数据手册 ---
制造商 Microchip (微芯) Exar Corporation (艾科嘉) ADI (亚德诺)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 SOT-23-5 SOT-23-5 TSOT-23-5
输出接口数 1 1 1
输出电压 1.8 V 1.8 V 1.8 V
输出电流 300 mA 200 mA 300 mA
供电电流 220 μA - 60µA ~ 0.26µA
针脚数 5 - 5
静态电流 0.12 mA - 170 µA
跌落电压 200 mV 0.16V @100mA 66 mV
输入电压(Max) 6 V - 3.6 V
输入电压(Min) 2.1 V 2.5 V 1.6 V
输出电压(Min) 1.8 V - 1.8 V
输出电流(Max) 300 mA - 300 mA
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -40 ℃ - -40 ℃
精度 ±2.5 % - ±3 %
输入电压 6 V 2.5V ~ 6V ≤3.6 V
输入电压(DC) 2.10V (min) - -
输出电容类型 Ceramic - -
电源电压(Max) 6 V - -
电源电压(Min) 2.1 V - -
长度 3.1 mm - 2.9 mm
宽度 1.8 mm - 1.6 mm
高度 1.3 mm - 0.87 mm
封装 SOT-23-5 SOT-23-5 TSOT-23-5
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
军工级 - - No
REACH SVHC版本 2015/12/17 - 2015/12/17
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - -
