对比图

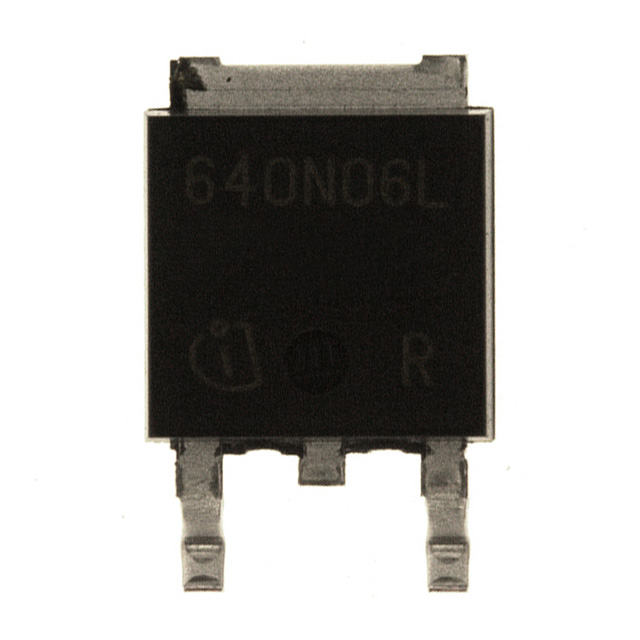

型号 IPD640N06LG IRFB3806PBF IRFZ24VPBF
描述 60V,18A,N沟道功率MOSFETINFINEON IRFB3806PBF 晶体管, MOSFET, N沟道, 43 A, 60 V, 0.0126 ohm, 20 V, 4 VMOSFET, N, 60V, 17A, TO-220
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) International Rectifier (国际整流器)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Through Hole Through Hole
引脚数 3 3 3
封装 TO-252 TO-220-3 TO-220-3
额定电压(DC) 60.0 V - 60.0 V
额定电流 18.0 A - 17.0 A
极性 N-Channel N-CH N-Channel
耗散功率 - 71 W 44.0 W
产品系列 - - IRFZ24V
漏源极电压(Vds) 60 V 60 V 60 V
连续漏极电流(Ids) 18.0 A 43A 17.0 A
上升时间 - 40 ns 46.0 ns
输入电容(Ciss) 470pF @30V(Vds) 1150pF @50V(Vds) 590pF @25V(Vds)
额定功率(Max) 47 W 71 W 44 W
输入电容 470 pF - -
栅电荷 13.0 nC - -
额定功率 - 71 W -
通道数 - 1 -
针脚数 - 3 -
漏源极电阻 - 0.0126 Ω -
阈值电压 - 4 V -
漏源击穿电压 - 60 V -
下降时间 - 47 ns -
工作温度(Max) - 175 ℃ -
工作温度(Min) - -55 ℃ -
耗散功率(Max) - 71W (Tc) -
封装 TO-252 TO-220-3 TO-220-3
长度 - 10.66 mm -
宽度 - 4.82 mm -
高度 - 9.02 mm -
产品生命周期 Not Recommended Active Unknown
包装方式 Cut Tape (CT) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - 2015/12/17 -
工作温度 - -55℃ ~ 175℃ (TJ) -
