对比图

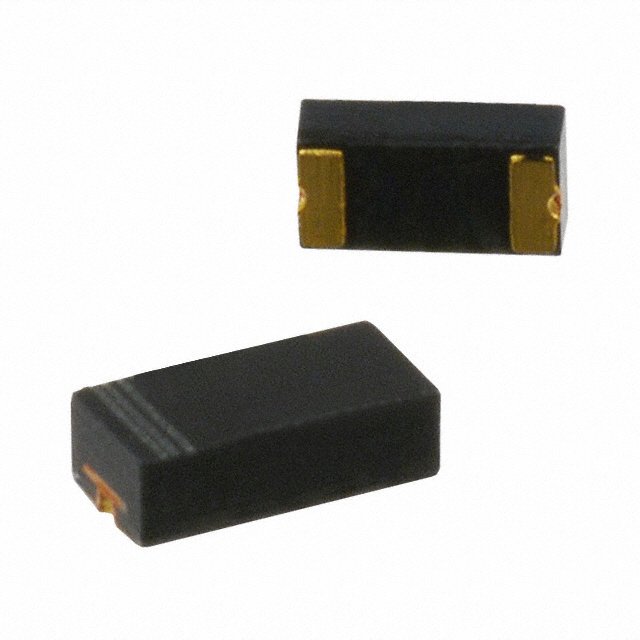

型号 CD1005-Z30 CZRF52C30 MM3Z30VC
描述 CD0603 / 1005 -Z表面贴装齐纳二极管系列 CD0603/1005-Z Surface Mount Zener Diode SeriesSMD 30V 200mW齐纳二极管 Zener Diodes
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Comchip Technology (上华科技) Fairchild (飞兆/仙童)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 1005 1005 SOD-323-2
容差 ±5 % ±5 % ±5 %
耗散功率 200 mW 200 mW 200 mW
稳压值 30 V 30 V 30 V
额定功率(Max) 200 mW 200 mW 200 mW
工作温度(Max) 125 ℃ 125 ℃ 150 ℃
工作温度(Min) -55 ℃ 55 ℃ -65 ℃
正向电压 - 900mV @10mA 1V @10mA
测试电流 - 5 mA 5 mA
正向电压(Max) - 900mV @10mA 1V @10mA
耗散功率(Max) - - 200 mW
额定电压(DC) - 30.0 V -
额定功率 - 200 mW -
输出电流 - ≤500 mA -
封装 1005 1005 SOD-323-2
长度 - - 1.7 mm
宽度 - - 1.3 mm
高度 - - 1 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -65℃ ~ 150℃
产品生命周期 Obsolete Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
