对比图

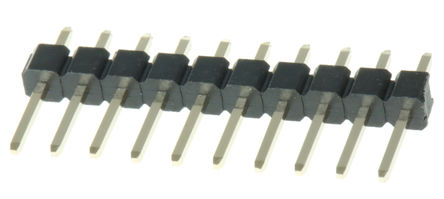

型号 61301011121 M20-9991045 M20-9991046
描述 WURTH ELEKTRONIK 61301011121 板至板连接, WR-PHD系列, 10 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9991045 板至板连接, M20系列, 10 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9991046 板至板连接, M20系列, 10 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Wurth Electronics (伍尔特) Harwin Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Gold Gold Tin
额定电流 3 A 3 A 3 A
排数 1 1 1
针脚数 10 10 10
额定电压 250 V - -
额定电压(AC) - 750 V 750 V
绝缘电阻 - 10000 MΩ 10000 MΩ
接触电阻 - 15 mΩ 20 mΩ
拔插次数 - 300 50
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
额定电流(Max) - - 3A/触头
接触电阻(Max) - - 20 mΩ
封装 - - -
长度 - 25.4 mm 25.4 mm
宽度 - 2.54 mm 2.54 mm
高度 - 8.64 mm 8.64 mm
引脚间距 - 2.54 mm 2.54 mm
颜色 Black Black Black
触点材质 Copper Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 125℃ -40℃ ~ 105℃ -40℃ ~ 105℃
外壳颜色 - Black Black
产品生命周期 Active Active Active
包装方式 Bulk - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
