对比图

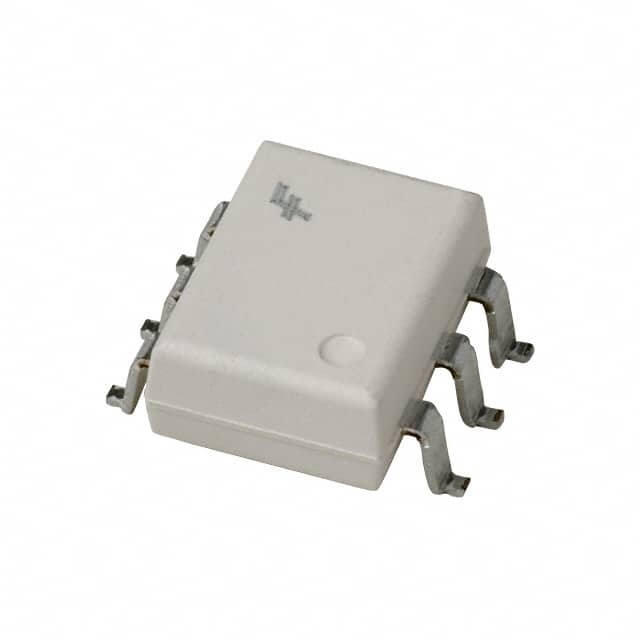

型号 CNY17F1SD CNY17F1SVM CNY17F1SR2VM
描述 Optocoupler DC-IN 1CH Transistor DC-OUT 6Pin PDIP SMD White T/R光电晶体管光耦合器 Phototransistor Optocouplers光电晶体管光耦合器 Phototransistor Optocouplers
数据手册 ---
制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 6
封装 SMD-6 SMD-6 PDIP-6
上升/下降时间 1µs, 2µs 4µs, 3.5µs (Max) 4µs, 3.5µs (Max)
通道数 1 1 1
正向电压 1.35 V 1.35 V 1.35 V
耗散功率 - 250 mW 250 mW
隔离电压 5300 Vrms 4170 Vrms 4170 Vrms
正向电流 100 mA 60 mA 60 mA
输出电压(Max) 70 V 70 V 70 V
输入电流(Min) - - 60 mA
正向电压(Max) - - 1.65 V
正向电流(Max) - - 60 mA
下降时间(Max) - - 20 µs
上升时间(Max) - - 4 µs
工作温度(Max) - 100 ℃ 100 ℃
工作温度(Min) - -40 ℃ -40 ℃
耗散功率(Max) - - 250 mW
下降时间 - 20 µs -
高度 - 3.53 mm 3.53 mm
封装 SMD-6 SMD-6 PDIP-6
长度 - 8.89 mm -
宽度 - 6.6 mm -
工作温度 -55℃ ~ 100℃ -40℃ ~ 100℃ -40℃ ~ 100℃
产品生命周期 Unknown Obsolete Active
包装方式 Tape & Reel (TR) Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
