对比图

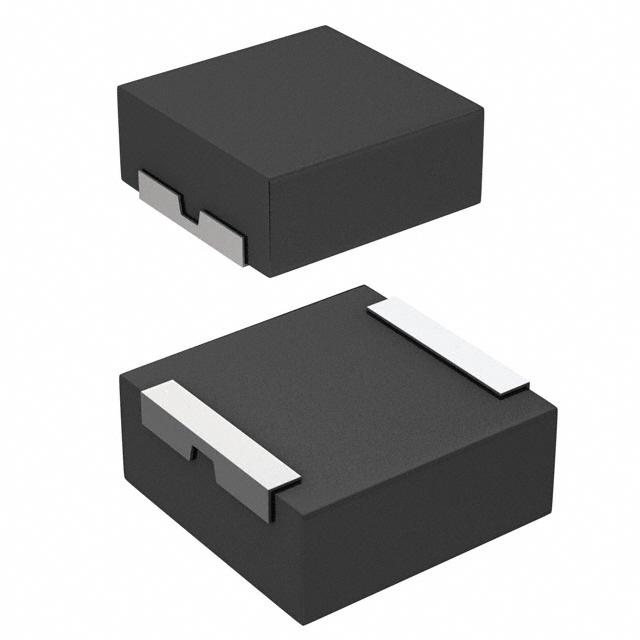

型号 IHLP6767DZER100M01 IHLP6767DZER100M11
描述 VISHAY IHLP6767DZER100M01. 高电流电感VISHAY IHLP6767DZER100M11 表面贴装功率电感器, IHLP-6767DZ-11系列, 10 µH, ± 20%, 屏蔽, 0.01892 ohm, 12 A
数据手册 --
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 贴片电感贴片电感
安装方式 Surface Mount Surface Mount
引脚数 2 2
封装 17.15mm x 17.15mm x 4mm 17.15mm x 17.15mm x 4mm
电感 10 µH 10 µH
电阻 24.4 mΩ 17.2 Ω
电感公差 ±20 % ±20 %
测试频率 100 kHz 100 kHz
电阻(DC Max) 0.0256 Ω 0.01892 Ω
容差 ±20 % -
工作温度(Max) 125 ℃ -
工作温度(Min) -55 ℃ -
长度 17.15 mm 17.7 mm
宽度 17.1 mm 17.1 mm
高度 4 mm 4.01 mm
封装 17.15mm x 17.15mm x 4mm 17.15mm x 17.15mm x 4mm
工作温度 -55℃ ~ 125℃ -25℃ ~ 125℃
包装方式 Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
