对比图

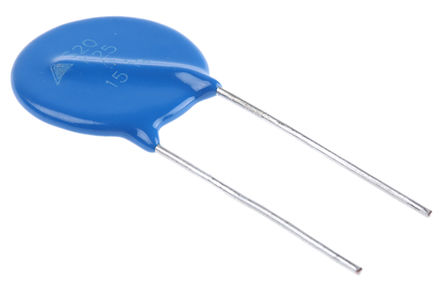

型号 B72220S0250K101 B72220S0250K151 ERZV20D390
描述 EPCOS B72220S0250K101 TVS压敏电阻, B722系列, 25 V, 31 V, 77 V, 径向引线, 金属氧化物压敏变阻器 (MOV)压敏电阻 Varistor S20K25G5ZNR 系列，20mm 直径，Panasonic相对于紧凑的结构而言，具有较大的浪涌电流处理能力 相对于标准变速器而言，提升了 2 浪涌电流处理能力 类型 | 直径 （标称 /最大）(mm) | 节距 (mm) | 高度（印刷电路板上） (mm) ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器 (径向金属氧化物变阻器)
数据手册 ---
制造商 Epcos (爱普科斯) Epcos (爱普科斯) Panasonic (松下)
分类 压敏电阻压敏电阻
安装方式 Through Hole Through Hole Through Hole
封装 径向引线 - -
额定电压(DC) 31 V 31 V 31 V
额定电压(AC) 25 V 25 V 25 V
电容 11.1 nF 0.0111 µF 13.8 nF
容差 10 % 10 % -
额定功率 0.2 W - 200 mW
钳位电压 77 V 77 V 77 V
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(DC Max) 31 V - 31 V
额定电压(AC Max) 25 V - 25 V
额定电流 - 20 A -
宽度 4.7 mm - 5.5 mm
高度 25.5 mm - 24.5 mm
脚长度 30 mm - -
封装 径向引线 - -
厚度 4.7 mm - 5.5 mm
工作温度 -40℃ ~ 105℃ -40℃ ~ 85℃ -40℃ ~ 85℃
材质 - - Zinc Oxide
产品生命周期 Active Active Unknown
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
