ELJ-FA5R6KF和IMC1210ER5R6K

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

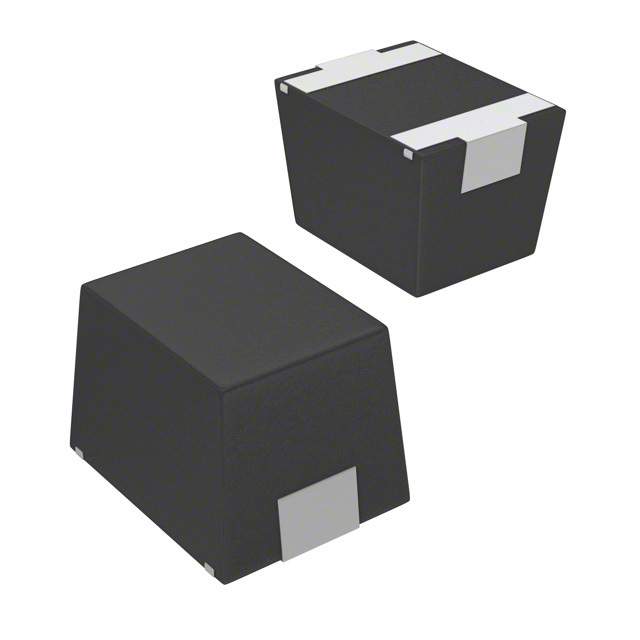

型号 ELJ-FA5R6KF IMC1210ER5R6K B82422A1562K100

描述 Inductor General Purpose Chip Molded Wirewound 5.6uH 10% 7.96MHz 30Q-Factor Ferrite 160mA 1.6Ω DCR 1210 T/RInductor RF Chip Molded Wirewound 5.6uH 10% 7.96MHz 30Q-Factor Powdered Iron 217mA 1.6Ω DCR 1210 T/REpcos 1210 B82422A SIMID 系列线绕电感器高 Q 系数 高谐振频率 适用于回流焊接(红外和汽相)以及波焊 ### 表面安装 1210 电感器(扼流圈)

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)

分类 电感电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 3225 3225

封装 1210 1210 1210

额定电流 160 mA 217 mA 140 mA

容差 ±10 % ±10 % ±10 %

电感 5.6 μH 5.6 μH 5.6 µH

自谐频率 50 MHz 45 MHz 100 MHz

屏蔽 No - No

测试频率 7.96 MHz 7.96 MHz 7.96 MHz

电阻(DC) ≤1.6 Ω ≤1.6 Ω ≤2.6 Ω

工作温度(Max) - - 145 ℃

工作温度(Min) - - 55 ℃

电阻(DC Max) - - 2.6 Ω

长度 3.20 mm 3.2 mm 3.2 mm

宽度 2.50 mm 2.5 mm 2.5 mm

高度 2.20 mm 2.21 mm 2 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
