对比图

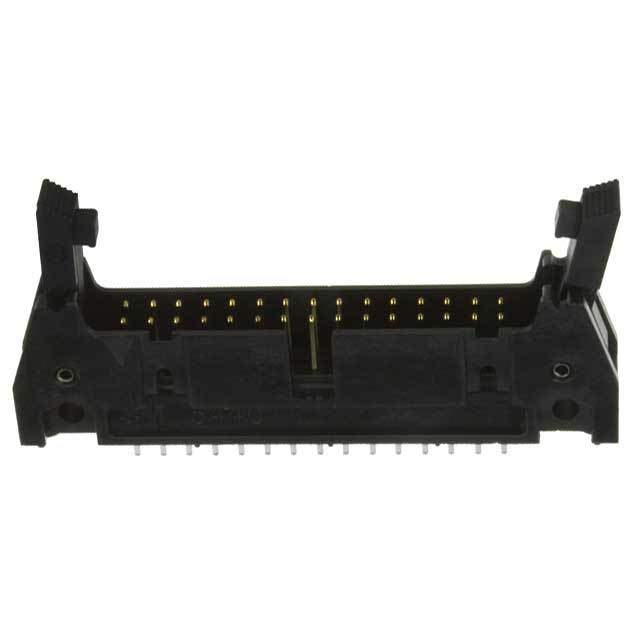

型号 N3440-6302RB N3440-630T02RB 5102321-7
描述 3M N3440-6302RB 连接器, 针座, 30路, 2排, 2.54MMConn Ejector Header HDR 30POS 2.54mm Press Fit ST Thru-Hole连接器, A/L 通用针座 30P 直型 LG LAT
数据手册 ---
制造商 3M 3M TE Connectivity (泰科)
分类 线对板连接器插头插座线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 30 - 30
极性 Male Male Male
触点电镀 Gold Gold Gold Flash
额定电流 1.75 A - 1A/触头
绝缘电阻 1000 MΩ - 5000 MΩ
排数 2 2 2
方向 - - Vertical
易燃性等级 - - UL 94 V-0
针脚数 30 30 30
安装角度 - - 180 °
额定电流(Max) 1.75 A - 1A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -55 ℃ - -65 ℃
额定电压(Max) - - 250 VAC
额定电压 - - 250 VAC
长度 - 57.4 mm 57.4 mm
宽度 - 8.30 mm 8.53 mm
高度 27.2 mm 17.3 mm 27.3 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Copper Alloy Copper Alloy Copper Alloy
工作温度 -55℃ ~ 105℃ - -65℃ ~ 125℃
外壳材质 - Plastic Thermoplastic
产品生命周期 Active Active Active
包装方式 Bulk Bulk Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
军工级 Yes - -
REACH SVHC版本 2016/06/20 - -
ECCN代码 - - EAR99
HTS代码 - - 8536694040
