对比图

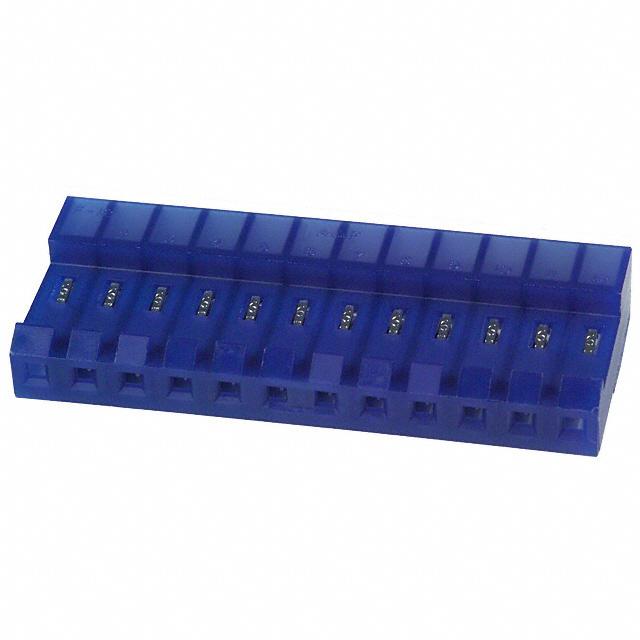

型号 1-640429-2 1-640430-2 4-640429-2
描述 Conn IDC Connector F 12POS 3.96mm IDT RA Cable Mount12P MTA156 CONN ASSY 26AWG BLUTE Connectivity MTA-156 IDC 闭端连接器组件MTA-156 IDC 闭端连接器插座组件，在 3.96mm 中心线上预装了 IDC 触点，可接受范围为 18 至 26 AWG 的绞合散线尺寸。 这些 MTA-156 IDC 闭端连接器采用端对端堆叠，具有白色尼龙 6/6 UL94V-2 外壳，带模制肋纹，可防止反向配接，并提供锁定斜面和极化插片。 这些 MTA-156 IDC 闭端插座连接器的 IDC 插座触点为无光泽镀锡，库存号 863-8369 除外，它具有 0.00038μm 镀金触点。 部件号 X-640431-X 接受 18 AWG 散线尺寸 部件号 X-640426-X 具有锁定斜面，接受 18 AWG 散线尺寸 部件号 X-641148-X 具有锁定斜面，接受 18 AWG 散线尺寸（镀金） 部件号 X-640428-X 具有锁定斜面，接受 22 AWG 散线尺寸 部件号 X-640429-X 具有锁定斜面，接受 24 AWG 散线尺寸 部件号 X-640427-X 具有锁定斜面，接受 20 AWG 散线尺寸 部件号 X-643817-X 具有锁定斜面和极化插片，接受 18 AWG 散线尺寸 部件号 X-643818-X 具有锁定斜面和极化插片，接受 20 AWG 散线尺寸 部件号 X-643819-X 具有锁定斜面和极化插片，接受 22 AWG 散线尺寸闭端型号 额定电流 7 A ### 3.96mm TE Connectivity MTA大量端接组件 (MTA) 连接器，用于在一个 0.156in. (3.96mm) 节距上实现多路内部印刷电路板连接，可针对几乎所有电缆线束显著降低工作量。 提供生产工具，允许将连接器快速装配到离散电线上。一步式组件和可堆叠终端 插座外壳按电线尺寸进行颜色编码 预装触点 维修简便 技术规格 --- 套筒 | 材料 | 尼龙 触点材料 | 磷青铜 电镀 | 锡 易燃性等级 | UL94V-2 管座 | 材料 | 聚酯 触点材料 | 铜合金 电镀 | 锡 易燃性等级 | UL94V-0 工作电压（V 交流） | 250 最大额定电流 (A) | 5 最大触点电阻 mΩ | 初始 3 工作温度 °C | \- 55 至 +105
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) TE Connectivity (泰科)
分类 插头插座连接器与适配器线对板连接器
引脚间距 3.96 mm 3.96 mm 3.96 mm
安装方式 - - PC Board
触点数 12 12 12
线规 24 AWG 26 AWG 24 AWG
触点电镀 Tin Lead Tin Lead Tin
额定电压(AC) 600 V 600 V 600 V
额定电流 7 A 7.00 A 7 A
排数 1 1 1
易燃性等级 UL 94 V-2 UL 94 V-2 UL 94 V-2
针脚数 12 12 12
带凸肩 No No No
额定电流(Max) 7A/触头 - 7A/触头
额定电压(Max) 600 VAC - 600 VAC
额定电压 600 VAC - 600 VAC
接触电阻(Max) 3 mΩ - -
极性 - - Female
触点额定电流 - - 5.00 A
工作温度(Max) - - 105 ℃
工作温度(Min) - - -55 ℃
长度 47.5 mm 47.5 mm 47.5 mm
宽度 9.02 mm 9.02 mm 18.4 mm
高度 9.02 mm 18.4 mm 9.02 mm
引脚间距 3.96 mm 3.96 mm 3.96 mm
外壳颜色 White Blue White
颜色 White Blue White
触点材质 Copper Alloy Copper Alloy Copper Alloy
工作温度 -55℃ ~ 105℃ - -55℃ ~ 105℃
外壳材质 Nylon Nylon Nylon
产品生命周期 End of Life Superseded Active
包装方式 Bulk Bulk Box
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
ELV标准 Non-Compliant Non-Compliant Compliant
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
