对比图

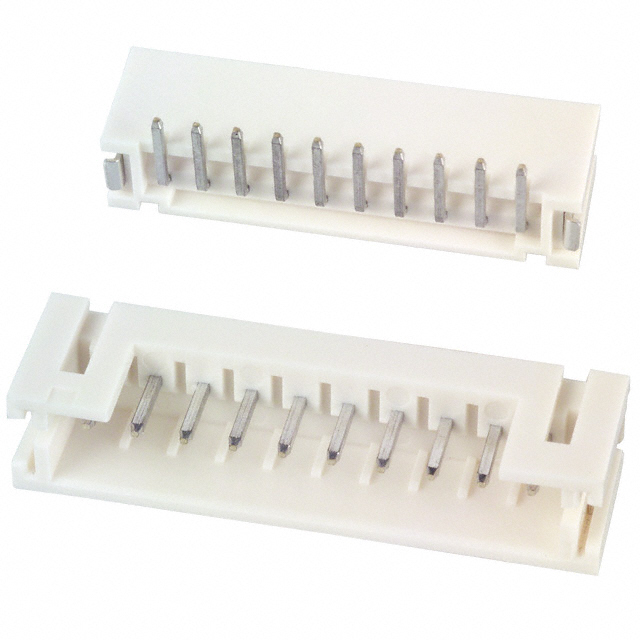

型号 B10B-PH-SM3-TB B10B-PH-SM4-TB(LF)(SN) S10B-PH-SM3-TB
描述 CONN HEADER PH TOP 10POS 2MM SMDJST (JAPAN SOLDERLESS TERMINALS) B10B-PH-SM4-TB(LF)(SN) 线至板连接器, 顶部进入, PH系列, 10 触点, 针座, 2 mm, 表面安装 , 1 排CONN HEADR PH SIDE 10POS 2MM SMD
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器插头插座
安装方式 Surface Mount Surface Mount Surface Mount
封装 - Through Hole -
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Tin Lead Tin Tin Lead
额定电压(AC) - 100 V -
额定电流 2 A 2 A 2 A
绝缘电阻 1.00 GΩ 1000 MΩ -
排数 1 1 1
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 10 10 10
额定电流(Max) - 2 A -
工作温度(Max) - 85 ℃ -
工作温度(Min) - -25 ℃ -
额定电压 100 V 100 V 100 V
接触电阻(Max) - 20 mΩ -
长度 23.9 mm 23.9 mm 23.9 mm
宽度 5.00 mm 5 mm 7.60 mm
高度 6.60 mm 6.6 mm 5.50 mm
封装 - Through Hole -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Natural Ivory Natural
颜色 White White Natural
触点材质 Copper Alloy Brass Brass
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon Nylon
产品生命周期 Obsolete Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 Non-Compliant RoHS Compliant Non-Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
