对比图

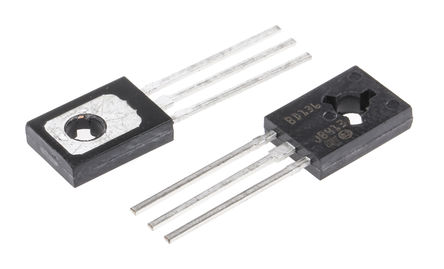

型号 BD136 BD13616STU
描述 PNP 晶体管，STMicroelectronics ### 双极晶体管，STMicroelectronicsSTMicroelectronics 的各种 NPN 和 PNP 双极性晶体管，包括通用、达林顿、功率和高电压设备，采用表面安装和通孔封装。FAIRCHILD SEMICONDUCTOR BD13616STU 单晶体管 双极, PNP, -45 V, 12.5 W, -1.5 A, 100 hFE
数据手册 --
制造商 ST Microelectronics (意法半导体) Fairchild (飞兆/仙童)
分类 双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole
引脚数 3 3
封装 TO-126-3 TO-126-3
频率 50 MHz -
针脚数 3 3
极性 P-Channel PNP
耗散功率 1.25 W 12.5 W
击穿电压(集电极-发射极) 45 V 45 V
最小电流放大倍数(hFE) 25 100 @150mA, 2V
额定功率(Max) 1.25 W 1.25 W
直流电流增益(hFE) 40 100
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -65 ℃ 55 ℃
耗散功率(Max) 1250 mW 12.5 W
额定电压(DC) - -45.0 V
额定电流 - -1.50 A
集电极最大允许电流 - 1.5A
最大电流放大倍数(hFE) - 250
长度 7.8 mm 8 mm
宽度 2.7 mm 3.25 mm
高度 10.8 mm 11 mm
封装 TO-126-3 TO-126-3
材质 Silicon -
工作温度 150℃ (TJ) 150℃ (TJ)
产品生命周期 Active Active
包装方式 Tube Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15
ECCN代码 EAR99 EAR99
