对比图

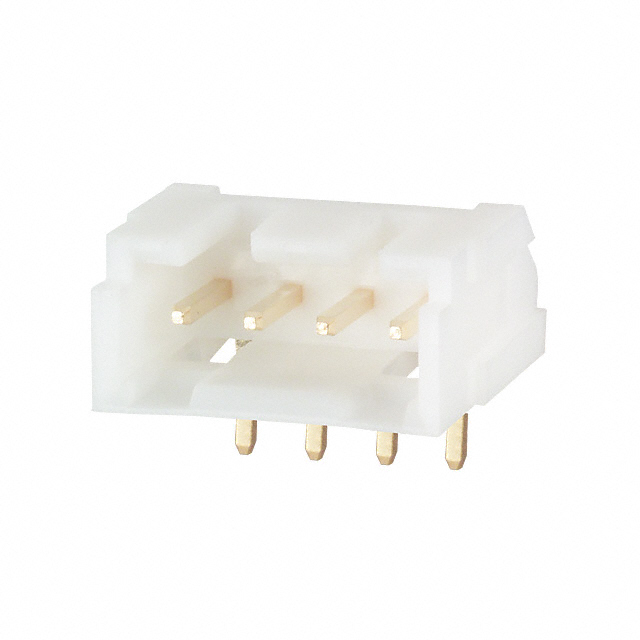

型号 3-102203-7 DF1B-4P-2.5DS(01) 53426-0410
描述 Wire-To-Board Connector, Right Angle, 2.54mm, 4Contacts, Header, Through Hole, 1Rows2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)2.5mm 4 1 ヘッダー ライトアングル 12.4mm Solder 250V 3A 1000MΩ以上 20mΩ以下 1000VAC/1min. +105℃ -40℃ ガラス入PBPT/UL94V-0（白色） りん青銅 すずメッキ 11.5mm 6.7mm
数据手册 ---
制造商 TE Connectivity (泰科) Hirose Electric (广濑) Molex (莫仕)
分类 板对板连接器插头插座线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.50 mm -
触点数 4 4 4
极性 Male Male Male
触点电镀 Gold, Tin, Tin over Nickel Gold Tin
额定电流 3 A - 3.00 A
绝缘电阻 5000 MΩ >1000MΩ @500VDC >1000 MΩ
排数 1 1 1
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Right Angle
电路数 - - 4
针脚数 4 4 4
拔插次数 - - 30
额定电流(Max) 3A/触头 3 A 3A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -55 ℃ - -40 ℃
额定电压(Max) - 250 VAC 250 V
接触电阻(Max) - 30 mΩ 20 mΩ
易燃性等级 UL 94 V-0 - -
接触电阻 - <30mΩ @100mA -
额定电压 - 250 V -
长度 - 12.5 mm 12.4 mm
宽度 - 12.5 mm 11.5 mm
高度 5.81 mm 5.7 mm 6.7 mm
引脚间距 2.54 mm 2.50 mm -
外壳颜色 Black White White
颜色 Black White White
触点材质 Phosphor Bronze Brass Phosphor Bronze
工作温度 -55℃ ~ 105℃ -35℃ ~ 85℃ -40℃ ~ 105℃
外壳材质 Thermoplastic Plastic -
产品生命周期 Superseded Active Active
包装方式 Tube Bulk Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
ELV标准 Compliant - -
