对比图
型号 ECA-1CHG221 ELXZ160ELL221MF15D SEK221M016ST

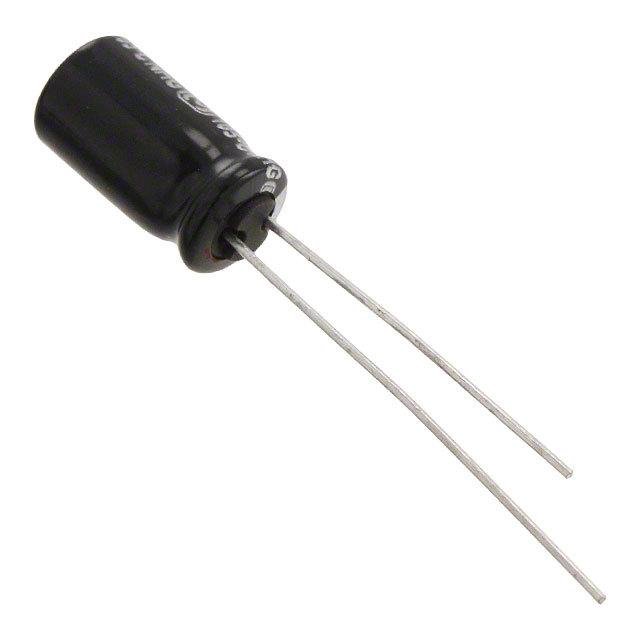

描述 PANASONIC ELECTRONIC COMPONENTS ECA-1CHG221 铝电解电容, AEC-Q200 NHG系列, 220 µF, ± 20%, 16 V, 6.3 mm, 径向引线UNITED CHEMI-CON ELXZ160ELL221MF15D 铝电解电容, 220uF, 16V, 径向引线CORNELL DUBILIER SEK221M016ST 铝电解电容, 220uF 20%容差 16V
数据手册 ---
制造商 Panasonic (松下) Chemi-Con (贵弥功) Cornell Dubilier Electronics(CDE)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2.5 mm 2.5 mm 3.5 mm
额定电压(DC) 16.0 V 16 V 16.0 V
电容 220 µF 220 µF 220 µF
等效串联电阻(ESR) - 0.18 Ω 1.09 Ω
容差 ±20 % ±20 % ±20 %
纹波电流 180 mA 400 mA 235 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 16 V 16 V 16 V
产品系列 - - SEK
纹波电流(高频) 180mA @120Hz - -
纹波电流(低频) 270mA @100kHz - -
长度 11.2 mm 15 mm 11.5 mm
高度 11.2 mm 15 mm 11.5 mm
直径 6.30 mm 6.30 mm 8.00 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2.5 mm 2.5 mm 3.5 mm
脚长度 - - 20 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Bulk Bulk Each
寿命（小时） 1000h @105℃ 2000h @105℃ 1000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 - 2015/12/17
REACH SVHC标准 No SVHC - -
HTS代码 8532220020 8532220020 -
ECCN代码 EAR99 - -
