对比图

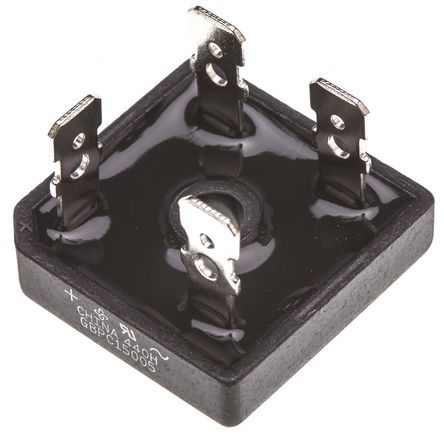

型号 GBPC15005-E4 GBPC15005W GBPC15005
描述 GBPC15 系列，Vishay Semiconductor高电流 15A 通用，3 路接线端子：推进式，环绕或焊接 玻璃钝化芯片接线 低热阻 ### 认可UL E54214 ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 (AC) 输入转换为直流 (DC) 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。FAIRCHILD SEMICONDUCTOR GBPC15005W Bridge Rectifier Diode, Single, 50V, 15A, Module, 1.1V, 4PinsFAIRCHILD SEMICONDUCTOR GBPC15005 Bridge Rectifier Diode, Single, 50V, 15A, Module, 1.1V, 4Pins
数据手册 ---
制造商 Vishay Semiconductor (威世) Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)
分类 桥式整流器桥式整流器
安装方式 - Through Hole Screw
引脚数 4 4 4
封装 - GBPC-W Square-4
额定电压(DC) - 50.0 V 50.0 V
额定电流 - 15.0 A 15.0 A
电容 - 180 pF 180 pF
输出电流 - ≤15.0 A ≤15.0 A
正向电压 - 1.1 V 1.1V @7.5A
耗散功率 - 83.3 W 83.3 W
正向电流 - 15 A 15 A
最大正向浪涌电流（Ifsm） 300 A 300 A 300 A
正向电压(Max) - 1.1 V 1.1 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
长度 28.8 mm 29 mm 29 mm
宽度 28.8 mm 29 mm 29 mm
高度 7.62 mm 11.23 mm 11.23 mm
封装 - GBPC-W Square-4
工作温度 - -55℃ ~ 150℃ -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 - Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - EAR99 EAR99
