对比图
型号 DAC7644EG4 DAC7744E DAC7625P

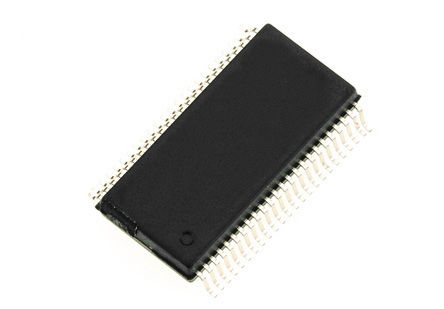

描述 TEXAS INSTRUMENTS DAC7644EG4 数模转换器, 16 bit, 100 kSPS, 并行, ± 4.75V 至 ± 5.25V, SSOP, 48 引脚TEXAS INSTRUMENTS DAC7744E. 数模转换器, 16 bit, 100 kSPS, 并行, 4.75V 至 5.25V, ± 14.25V 至 ± 15.75V, SSOP, 48 引脚TEXAS INSTRUMENTS DAC7625P 数模转换器, 12 bit, 100 kSPS, 并行, ± 4.75V 至 ± 5.25V, DIP, 28 引脚
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DA转换器DA转换器DA转换器
安装方式 Surface Mount Surface Mount Through Hole
引脚数 48 48 28
封装 SSOP-48 SSOP-48 DIP-28
供电电流 1.50 mA 6.00 mA -1.60 mA
针脚数 48 48 28
位数 16 16 12
采样率 100 µHz 100 ksps 100 ksps
功耗 7.50 mW 50 mW 15.0 mW
过温保护 No No No
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 20 mW 200 mW 20 mW
数模转换数(DAC) 4 4 4
输出接口数 - 4 4
通道数 - 4 4
电源电压(Max) - 5.25V, 15.75V 5.25 V
电源电压(Min) - 4.75V, 14.25V 4.75 V
电源电压(DC) - 15.0 V -
耗散功率 - 0.2 W -
电源电压 - 14.25V ~ 15.75V -
封装 SSOP-48 SSOP-48 DIP-28
高度 - 2.59 mm 4.07 mm
长度 - 15.88 mm -
宽度 - 7.49 mm -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
