对比图

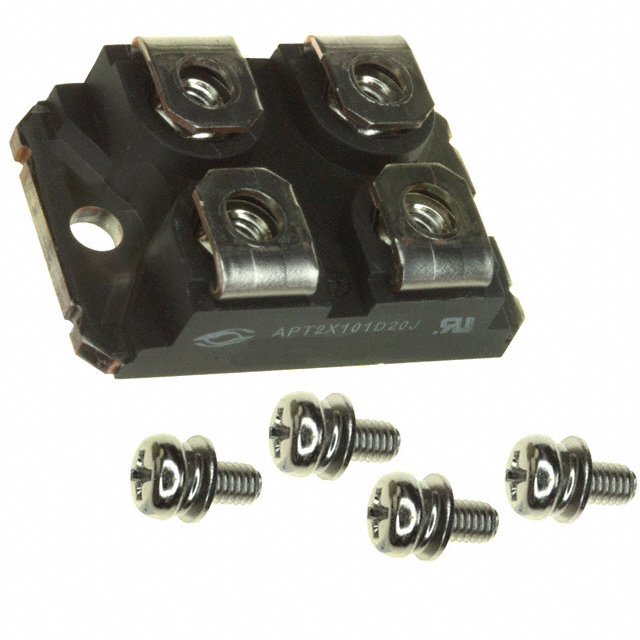

型号 APT2X101D20J STTH20002TV1 STTH10002TV1
描述 Diode Switching 200V 100A 4Pin SOT-22710A 至 240A，STMicroelectronics### 二极管和整流器，STMicroelectronicsSTMICROELECTRONICS STTH10002TV1 快速/超快二极管, 双隔离, 200 V, 50 A, 1 V, 30 ns, 750 A
数据手册 ---
制造商 Microsemi (美高森美) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 TVS二极管TVS二极管功率二极管
安装方式 Screw Through Hole Surface Mount
引脚数 4 4 4
封装 SOT-227-4 ISOTOP ISOTOP
额定电压(DC) 200 V 200 V 200 V
额定电流 100 A 160 A 100 A
正向电压 1.1V @100A 1.05V @100A 1V @50A
反向恢复时间 60 ns 50 ns 65 ns
正向电流 100000 mA 120 A 50 A
正向电压(Max) 1.1V @100A 1.2 V 1 V
正向电流(Max) 100 A 120 A 50 A
工作温度(Max) 175 ℃ 150 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电容 - - 45.0 pF
输出电流 - - ≤150 A
极性 - - Standard
最大正向浪涌电流（Ifsm） - 1 kA 750 A
工作结温 - 150℃ (Max) 150℃ (Max)
工作结温(Max) - 150 ℃ -
封装 SOT-227-4 ISOTOP ISOTOP
长度 - 38.2 mm 38.2 mm
宽度 - 25.5 mm 25.5 mm
高度 - 9.1 mm 9.1 mm
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2014/06/16 -
工作温度 - -55℃ ~ 150℃ -55℃ ~ 150℃
ECCN代码 - EAR99 EAR99
