DLW5BTN102SQ2和DLW5BTN102SQ2L

对比图

型号 DLW5BTN102SQ2 DLW5BTN102SQ2L DLW5BTN102SQ2B

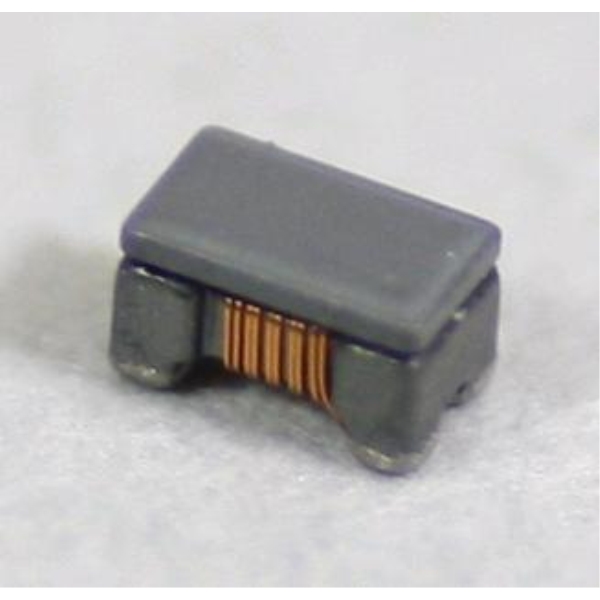

描述 DLW5BTN102SQ2Murata DLW5BT 系列 SMD 共模扼流圈Murata 的 DLW5BT 系列共模扼流圈是一个紧凑、薄型解决方案。 这些共模扼流圈具有高额定电流和高共模阻抗，特别适合用于噪声抑制应用。### 应用推荐应用包括直流-直流转换器和电源线路设备、便携式设备（如打印机、PC 和 PDA）中的电池充电。 ### Murata 贴片式共模扼流圈共模扼流线圈绕线型大电流DLW5BT系列（2020尺寸） Common Mode Choke Coil Wire Wound Type for Large Current DLW5BT Series (2020 Size)

数据手册 ---

制造商 muRata (村田) muRata (村田) muRata (村田)

分类 扼流圈扼流圈

安装方式 - Surface Mount -

封装 - 2020 -

频率 - 100 MHz -

额定电压(DC) - 50 V -

额定电流 - 2 A -

电感 - 3 μH -

电阻 - 1.00 kΩ -

共振频率 - 100 MHz -

屏蔽 - No -

阻抗 - 1.00 kΩ -

测试频率 100 MHz 100 MHz -

电阻(DC） - 24 mΩ -

额定电流(Max) - 2 A -

工作温度(Max) 85 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

额定电压 50 VDC 50 VDC -

电阻(DC Max) - 24 mΩ -

长度 5.3 mm 5 mm -

宽度 5.3 mm 5 mm -

高度 2.5 mm 2.5 mm -

封装 - 2020 -

工作温度 - -40℃ ~ 85℃ -

产品生命周期 Obsolete Not Recommended for New Design Obsolete

包装方式 - Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 PB free Lead Free -

ECCN代码 - EAR99 -
